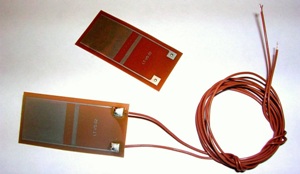

这mINI-VARICON电介质/电导率传感器,可从Lambient技术,设计用于与模具,层压板,印刷机,和颗粒材料的用途。亚博网站下载据建模的聚酰亚胺基板上,并且可以使用户能够选择高或低灵敏度利用整个传感器或通过在所分配的线路切断阵列的部分。该传感器可以具有自定义长度特氟隆绝缘引线或引线没有被提供。
小型VARICON传感器测量1.5” (4.0厘米)在长度和0.004” (100微米)厚,和它的镀锡电极含有0.004” (100微米)的宽度和间隔。它可以在大约0.004” 的电极表面的(100微米亚博网站下载)测量给定的材料电介质/导电性能。
小型VARICON传感器是理想的高压应用。它适合用于评价介电特性和环氧树脂的固化状态,模塑料(SMC),块状模塑料(BMC),RIM,热固性塑料,氨基甲酸乙酯,有机硅和复合材料。亚博网站下载
主要特点
该迷你型VARICON电介质/电导率传感器的主要特点如下:
- 薄,柔性介电传感器
- 建模的聚酰亚胺基片上
- 适合于高压应用
- 容许温度高达375℃无引线和在高达200℃下用引线
主要规格
小型VARICON的主要规格电介质/电导率传感器在下面的表格中给出:
方面: |
长度,传感器头 |
1.6” (4.0厘米)的 |
宽度,传感器头 |
0.75” (1.9厘米)的 |
厚度,传感器头 |
0.004” (100微米) |
宽度,电极 |
0.004” (100微米) |
间距,电极 |
0.004” (100毫米) |
作品: |
基板,传感器头 |
聚酰亚胺 |
电极 |
铜锡闪光 |
引线绝缘 |
Teflon. |
操作: |
温度,最大 |
375℃(700°F),而引线 200℃(392°F)用提供的引线 |
传感器参数: |
配置A(中间灵敏度) |
A / d比率:80厘米 基础电容:〜25 pF的* |
配置B(低灵敏度 |
A / d比:7.2厘米 基极电容:〜3 pF的* |
*实际值可能会发生变化
