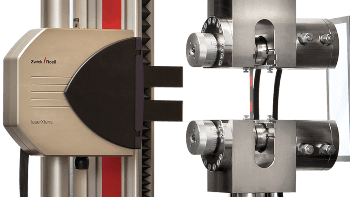

laserXtens HP伸长计提供高精度测量
laserXtens由两个带有激光光源的测量头和安装在电动滑道上的数码相机组成。
- 摄像机之间的距离可以不同，允许设置不同的初始计量长度
- laserXtens系统的分辨率为0.11µm，简化了对小试样几何形状的测量
- 易操作性和灵活性使laserXtens同样适用于经典的质量保证应用或用于研发
- 用激光照射样品，使其表面产生散斑图案
- 使用不同长度的隧道以减少环境影响(例如气流)
应用程序描述
使用laserXtens系统的伸长计可对各种材料的变形进行非接触测量。亚博网站下载
测量原理消除了使用量具标记的需要，使laserXtens系统能够广泛应用。
- 塑料和金属的拉伸、弯曲和压缩试验
- 由于试样条件或特性，试样接触不良或不可能接触的试样上的试验
- 组件测试
- 可在温度室和高温下进行测试
- 对易受鞭打的试样进行变形测量，这可能会破坏接触式测量系统
- 需要双轴变形测量的应用
使用laserXtens高分辨率系统，对小样本几何形状的测量很容易。易操作性和灵活性使laserXtens同样适用于经典的质量保证应用或用于研发。
优点和特点
- 高精度和高分辨率
- 该激光器在宏、微观测量范围内具有较高的精度
- laserXtens HP符合ISO 9513的0.5级要求（ASTM E83的B2级）
- 即使是最小的样本也可以测量
- 可分析宽度/直径为1mm的试样；在预试验后，也可以使用较小的试样
- 与接触式伸长计或纯视频仪器不同，laserXtens可以高精度测量短试样（标距长度为1.5 mm）上的应变
- 无试样接触-无试样标记
- laserXtens与试样无接触；测量不受激光的影响
- 不需要标本标记。这节省了时间，主要是高样品吞吐量。
- 激光xtens可以安装在离样品不同的距离。这样做的一个好处是，它可以在温度室中使用，由于环境条件的原因，压力表标记的应用可能非常困难。
- 易于在自动化系统中使用，也不需要手动标本制备
- laserXtens还可以测量横向应变，无需额外标记；双轴测量是可能的
- 无与伦比的功能和选择
- laserXtens阵列HP可用于ISO 6892-1方法A1（闭环）（用于标距）的应变率控制试验≥ 30毫米）
- laserXtens HP可用于ISO 6892-1方法A1（闭环）（用于标距）的应变率控制试验≥ 50毫米）
- 可选升级为确定r和n值到ISO 10113和ISO 10275
- laserXtens被合并到testXpert II测试软件中。建议使用单个监视器，以使来自laserXtens的实时图像与testXpert II显示器平行。
- 矩阵选项允许在平面试样表面上任意分布或以矩阵形式分布的多达100个测量点进行二维测量。这可以确定局部应变和试样不均匀性。
- 另一个软件选项允许确定沿试样标距的多个测量点处的应变分布。也可以根据ISO 6892-1附录H（仅限laserXtens Compact和laserXtens阵列HP）确定断裂应变。
- 试件挠度可以在3点和4点弯曲试验中任意确定。可在一个或三个点进行测量(最大测量底座为15mm)。
