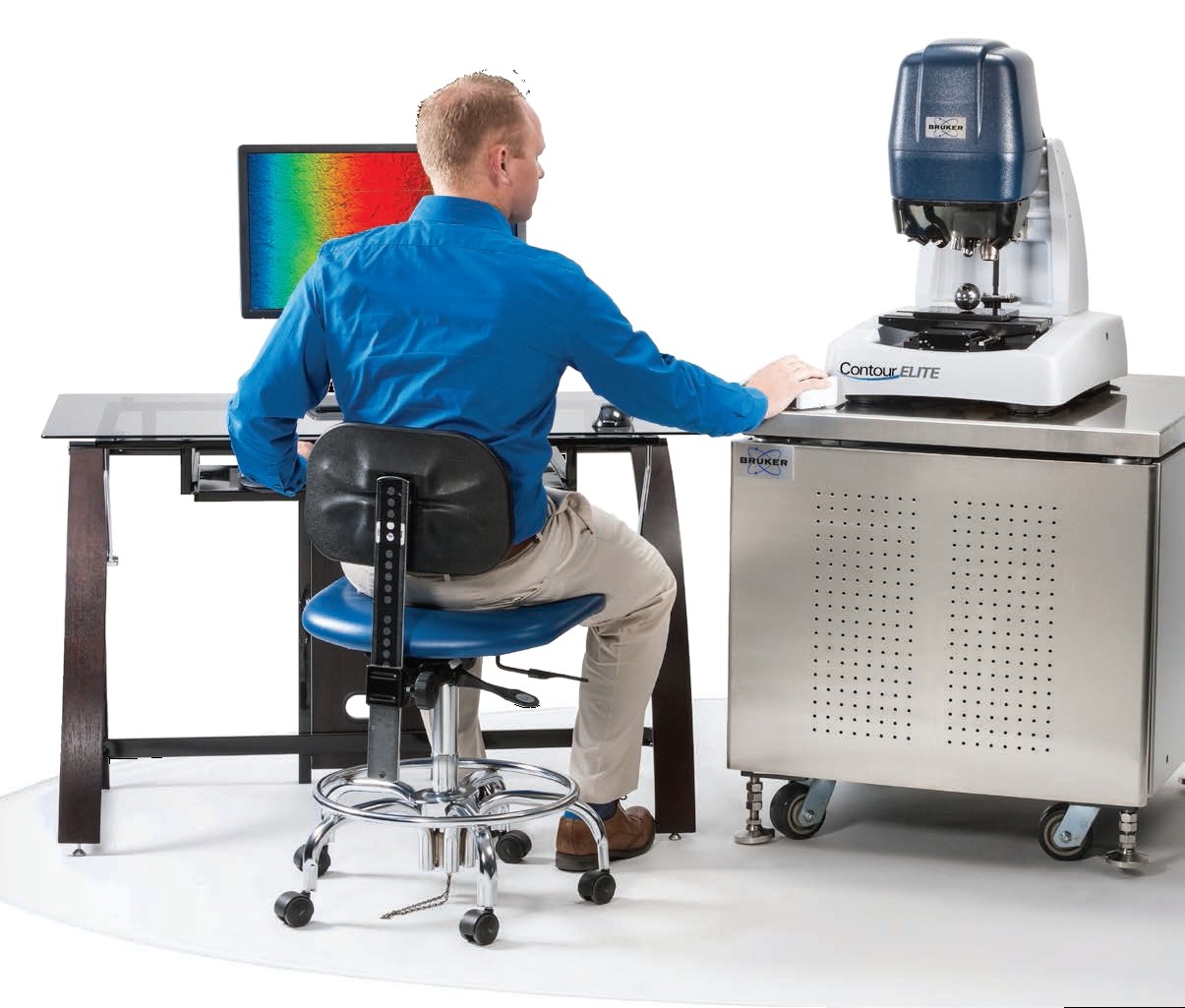

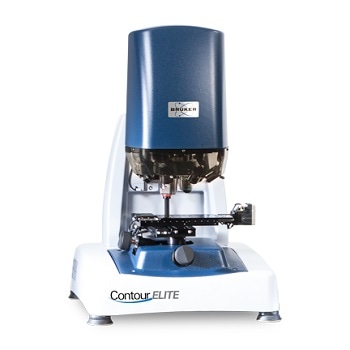

Bruker的Contour Elite™3D光学显微镜系列

Bruker的Contour Elite™3D光学显微镜采用了ContourGT设计^®平台的行业领先的计量和Vision64^®分析软件，能够高保真成像。

Contour Elite™提供高精度、高速操作和可重复性，这是顶级研发和生产所必需的功能。

此外，它还提供了共聚焦显微镜的共同益处，例如成像和显示。

Contour Elite™3D光学显微镜的类型

• 轮廓精英K.
• 轮廓精英I.
• 轮廓精英X.

一般特征

轮廓Elite™3D光学显微镜范围的一般特征包括：

• 高保真成像允许用户看到被测量的内容
• 彩色和灰度成像揭示了以前隐藏的微观细节
• 真彩色成像、彩色分割和计量无缝集成
• 高保真成像增强了测量数据
• 定量的、可重复的地面数据，用于知情的研发决策
• 任何3D光学显微镜的最佳横向和纵向分辨率组合
• 更快的解决方案以错综复杂的研究和生产挑战
• 快速，非破坏性成像，最快的数据时间
• 高级，生产准备自动化
• 操作简单直观，使用方便
• 用户友好的界面，用于简化表征和分析
• 灵活的分级和固定装置，以满足特定应用

特定的功能

Contour Elite™3D光学显微镜范围的具体功能包括：

高保真成像增强可靠测量数据

若干行业涉及具有关键性能要求的产品的制造，在这里，这些产品在每一次时都会精确。

例如，在医疗领域，如医疗植入物，如眼内透镜，心脏支架和臀部或膝关节置换接头等产品。在汽车和航空航天领域，预计最高的执行部件和组件将确保安全或成功的使命。

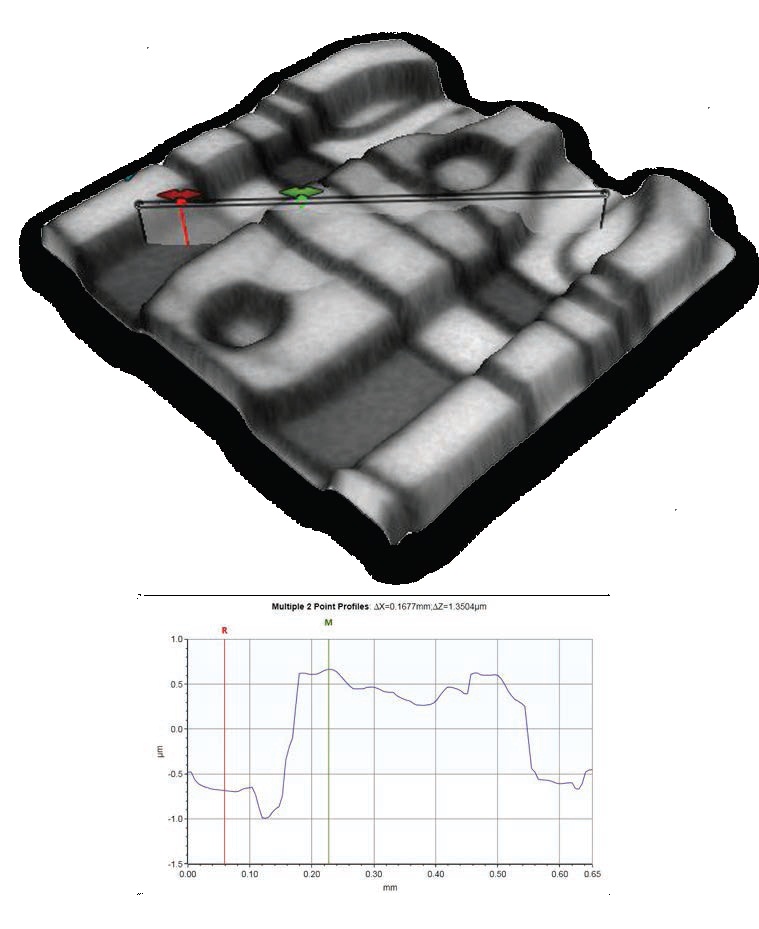

高保真成像，看看你测量什么

传送结果与收集精确数据一样重要，因此具有特殊侧照明和卓越算法的高保真灰度和彩色成像选项设置有轮廓Elite™。

用户将能够访问其他不可能的系统，这些观点对于仅对计量学不可能。此外，轮廓Elite™将能够提供可识别的曲面特征详细信息来报告。

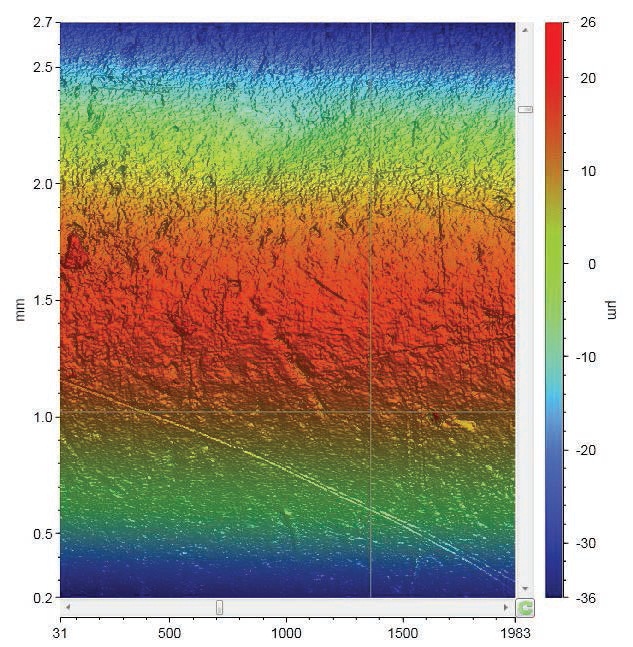

3D光学显微镜中的横向和垂直分辨率

Contour Elite™系统具有出色的集成横向和垂直分辨率，超出业界最大的视野，垂直范围为亚纳米，大于10mm。

研发100奖得主AcuityXR^®测量技术是系统的一部分，在工业3D光学显微镜中提供高质量的横向分辨率。它还具有突破衍射极限的能力。

AcuityXR^®可以减少光学元件造成的模糊，在狭窄特征的情况下，它提供了一个改进的能力，量化边缘变化，从而使过程控制甚至在最小的结构。百万像素的相机提高了X-Y空间分辨率。

定量的，可重复的，表面数据为知情的研发和QA/QC决策

Contour Elite™系统具有稳定的硬件设计和制造，以确保高振动耐受性，从而即使在嘈杂的生产环境中也提高了可靠性和测量可重复性。

卓越易用的简单直观操作

Contour Elite™具有流线型的用户界面，最大限度地提高用户效率，简化测量和分析。它使用简单，是目前市场上最全面、功能最齐全的三维曲面测量平台。

直观，用户友好的界面，用于简化表征和分析

Vision64测量设置窗口配有简单的“下拉”菜单，可选择测量类型和放大倍数。借助仪器控制窗口或操纵杆，阶段很容易定位。

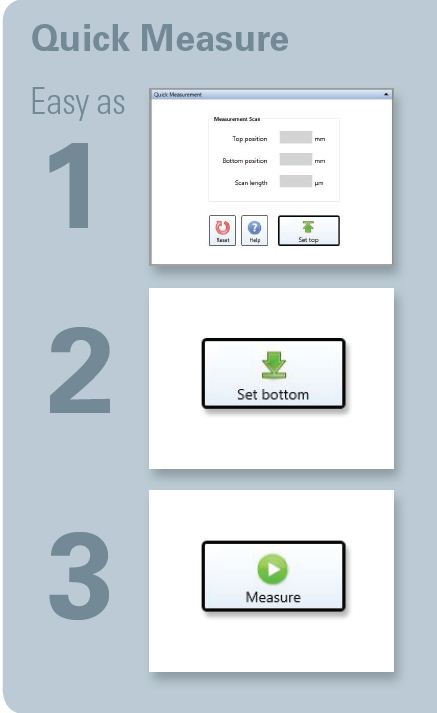

即使第一次用户在秒内收集高质量数据，即使在秒内收集质量数据也易于使用，新的简易测量选项卡的单键式向导易于使用。简单的照明控制提供了所需的照明，以清楚地查看实时视频窗口中的示例功能。

同样，数据分析窗口可以轻松访问单击时单击最常见的绘图对象。Contour Elite™支持定制图，并有助于组合绘图类型，创建报告和添加文本和图形。

复杂的研究和生产挑战的解决方案更快

Contour Elite™3D光学显微镜具有许多功能，如高精度的测量功能，广泛的用户定制功能，直观的视觉工作流程，自动功能和高保真成像，以便为A提供快速，高度全面的数据收集和分析广泛的研究和生产应用。

这些光学显微镜是根据专有的三十年的专有的威斯科设计^®白光干涉量（WLI）硬件和软件技术进步。

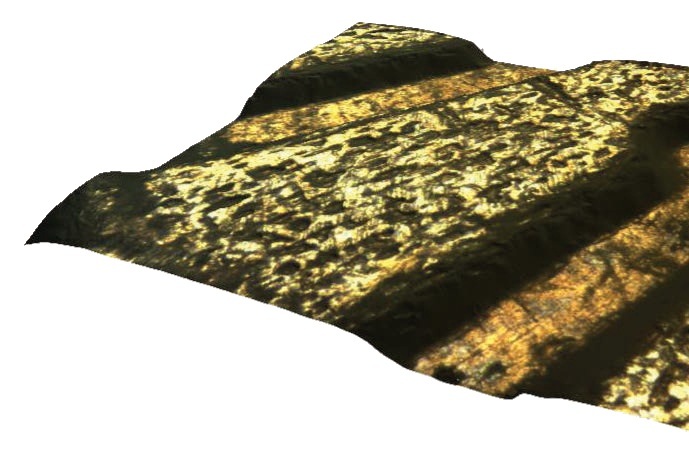

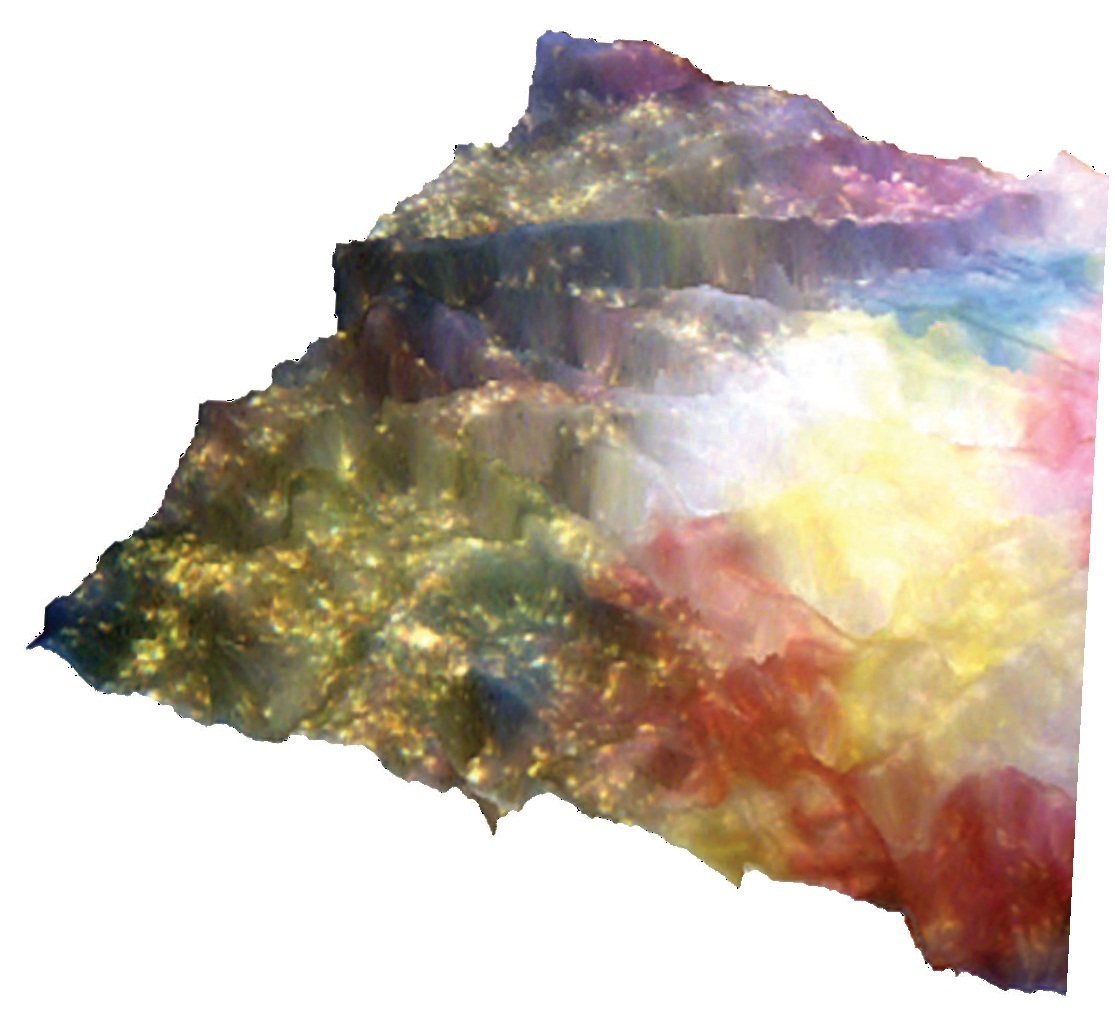

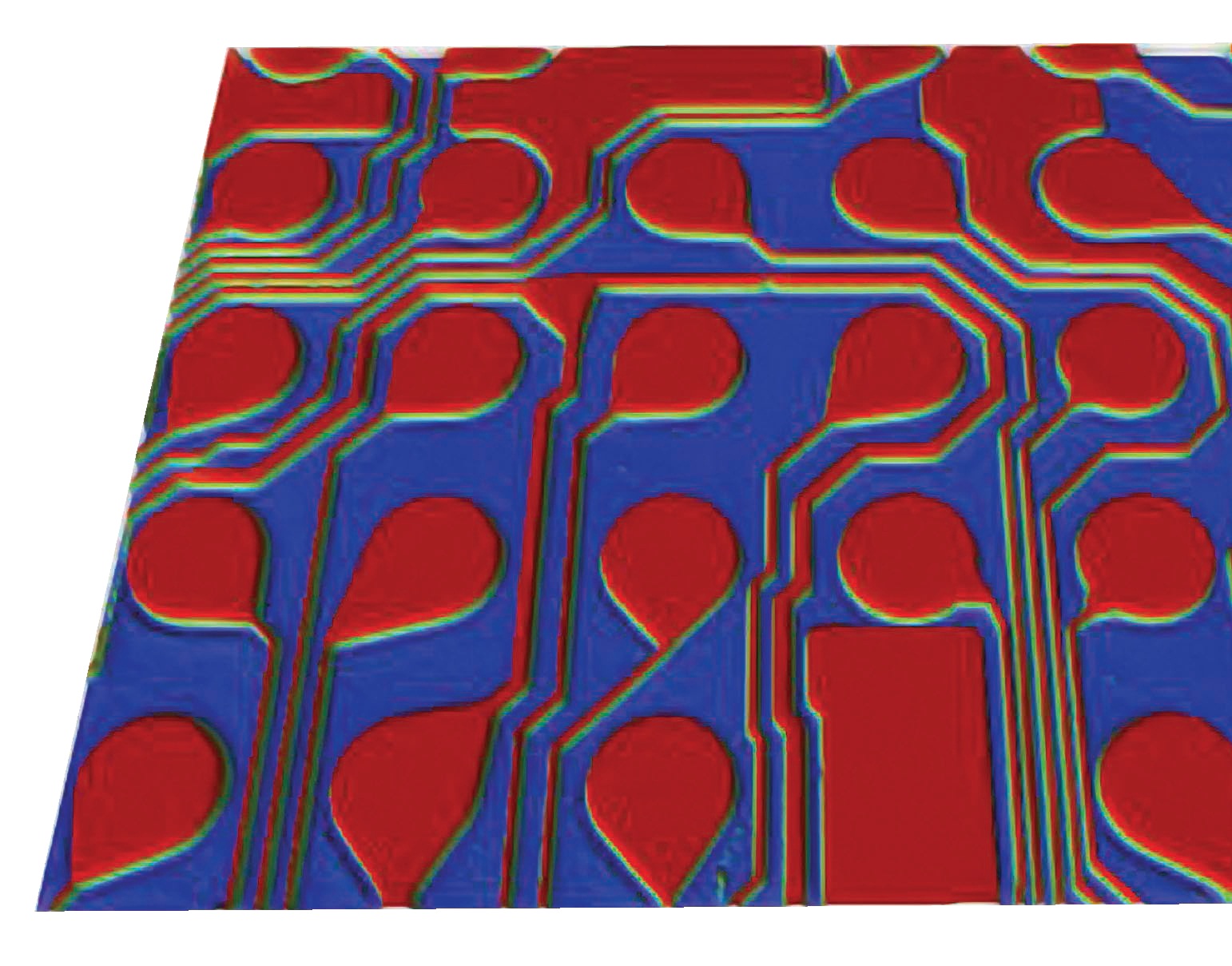

真彩色成像，彩色分割，和计量无缝结合

Contour Elite™实现了先进计量技术的集成，具有查看、识别和显示测量结果的能力。这是至关重要的，因为理解数据和交流结果都很重要。精密的计量数据和清晰的表面图像为用户提供了全面的表面表征故事。

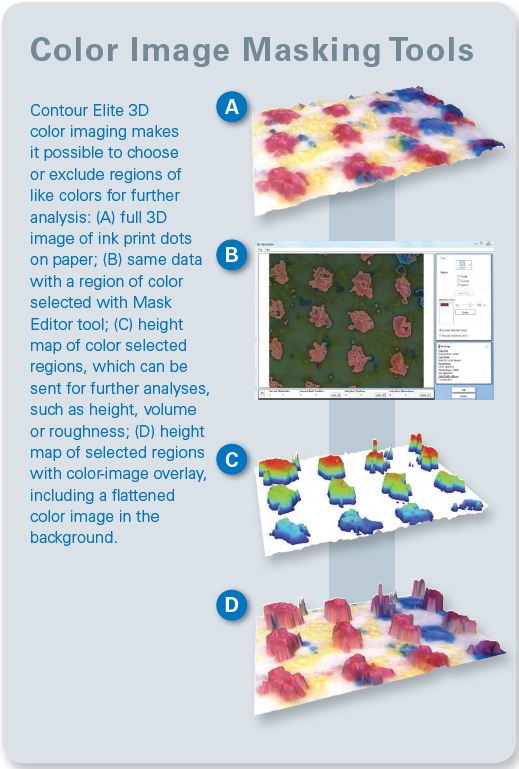

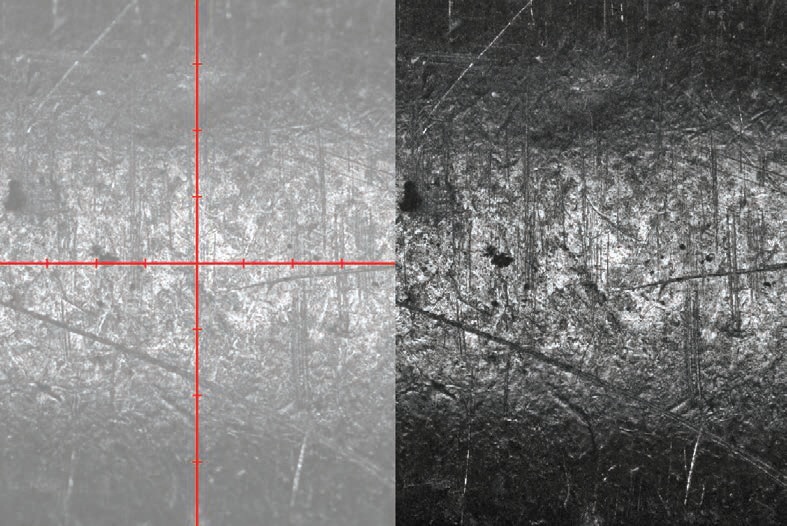

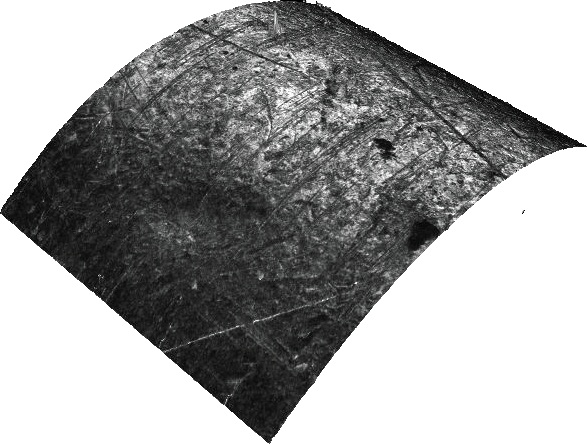

颜色和灰度成像，以透露先前隐藏的微观细节

高保真成像轮廓Elite™显示出特定的表面细节，这是不可能看到的。此功能允许用户根据颜色或灰度数据进行数据，并迅速选择兴趣区域并从这些明确区域收集临界计量数据。它为用户提供了真正看到样本以及其3D地形的能力，从而在工程表面应用中解决了更好的问题。

快速，非破坏性成像与最快的时间到数据

Contour Elite™显微镜是非接触单元，设计有大工作台，以确保样品或部件保持完整，不损坏。布鲁克的WLI专利技术能够获得亚纳米精度的高度数据，其放大倍数是自主的。

即使在毫米平方图像区域中采样超过一百万个数据点时，用户也能够在几秒钟内收集高分辨率高度数据。轮廓Elite的自动化脚本将允许进一​​步受益于此快速数据采集。

灵活的分段和固定以适应您的应用程序

Contour Elite™显微镜具有自动150mm(6英寸)工作台或300mm(12英寸)工作台。在圆柱形样品的情况下，有一个滚轮阶段的选择，可以用来旋转部件从特定的地点获得表面数据或利用圆柱形拼接。一个可选的电动炮塔，可以容纳多达5个目标，放大率从0.5倍到230倍。

最先进，生产准备自动化

可选的先进生产接口可适用于Contour Elite™系统，进一步提高制造能力。这可以提供自动映射、自定义过程工作流和负载度量食谱的工具。
