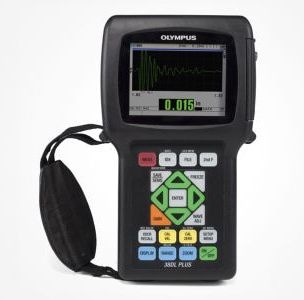

38DL PLUS™超声波测厚仪,适用于恶劣环境

奥林巴斯38DL PLUS超声波测厚仪是一种先进的手持仪器,完全兼容双和单元件传感器的完整系列。

超声波测厚仪可用于从使用双元件探头测量内部腐蚀管道的壁厚,到使用单元件传感器测量多层或薄材料的高度精确的厚度。亚博网站下载

38DL PLUS厚度计具有许多强大的,用户友好的测量功能,以及一系列应用特定的软件选项。其密封外壳符合IP67要求,可承受非常多灰尘或潮湿的环境。

彩色半透VGA显示器从明亮的阳光到完全的黑暗提供了极佳的可读性。它的特点是易于使用,符合人体工程学的键盘,用户可以用他们的左手或右手操作,方便访问所有功能。

关键特性

  • 宽厚度范围:0.08 mm (0.003 in.)至635 mm (25 in.),根据材料和传感器的选择
  • 设计符合EN15317
  • 双元件和单元件传感器兼容性
  • 涂层和涂漆表面的through - coat™和回波-回波测量
  • 用双元件传感器测量腐蚀厚度
  • 标准分辨率0.01毫米或0.001英寸。对所有传感器
  • 内部氧化/氧化皮软件选择
  • 高渗透软件选择衰减材料,如橡胶,玻璃纤维,和厚铸件亚博网站下载
  • 高分辨率软件选择0.001毫米或0.0001英寸。用于2.25至30 MHz的单元件传感器
  • 多层软件选项,可同时测量多达四层
  • 差动模式和减速模式
  • 速度,厚度和飞行时间的测量
  • 基于时间的b扫描模式——每次扫描10,000个可审查读数
  • V-Path Builder用于自定义V-Path补偿
  • 采用数字滤波器的奥林巴斯高动态增益技术

这款厚度计与其他厚度计有何不同?

38DL PLUS超声波测厚仪能够克服恶劣应用的挑战,并能承受现场和生产车间的恶劣条件。检查人员可以在潮湿或多尘的环境,炎热或寒冷的气候,明亮或黑暗的地区使用它。

由于其橡胶保护套和ip67级设计,38DL PLUS厚度计是理想的检查员谁需要一个坚固的仪器,可以承受下降,冲击,和粗糙的处理。

适合恶劣环境

  • 宽工作温度范围
  • 紧凑,重量仅为0.814公斤(1.80磅)
  • 冲击试验采用MIL-STD-810F,方法516.5,步骤I,每个轴6个周期,15 g, 11毫秒半正弦
  • 爆炸性环境:按照国家防火协会规范(NFPA 70)第500条第I类第2部分D组定义的安全操作,并使用MIL-STD-810F方法511.4程序I进行测试
  • 振动测试使用MIL-STD-810F,方法514.5,步骤I,附件C,图6,标准暴露:每个轴1小时
  • 彩色半透VGA显示,室外和室内颜色设置,清晰度极佳
  • 带测量架的橡胶防护靴

健壮的测厚仪

图片来源:Olympus Scientific Solutions Americas NDT

操作方便

  • 用户友好的界面,直接访问每个功能
  • 简单的键盘左手或右手操作
  • VGA输出连接到计算机或显示器
  • 内部和外部的microSD存储卡存储
  • 具有475,000个厚度读数或20,000个波形的字母数字数据记录器
  • 密码保护功能,使锁定仪器功能
  • USB和RS-232通信接口
  • 默认/自定义单元件传感器安排
  • 默认/自定义双元件传感器安排

户外显示设置,a扫描模式。

户外显示设置,a扫描模式。图片来源:奥林巴斯的科学解决方案

室内显示设置,b扫描模式。

室内显示设置,b扫描模式。图片来源:Olympus Scientific Solutions

38-Link™无线通信适配器

可选的38-Link无线适配器使任何38DL PLUS厚度计能够使用无线局域网*或蓝牙传输和接收数据®

38-Link适配器提供三种强大的无线通信能力:

  • 蓝牙通信到Olympus Link移动应用程序或其他兼容的第三方应用程序
  • 与奥林巴斯科学云™(OSC)的无线通信
  • 蓝牙通信到可选的Link-Wedge软件,直接发送厚度读数到活动窗口®Windows 10电脑上的程序

*无线局域网和蓝牙狗的区域可用性。联系奥林巴斯的销售代表了解更多信息。

健壮的测厚仪

图片来源:Olympus Scientific Solutions Americas NDT

数据记录器和PC接口

38DL PLUS厚度计配有一个功能齐全的内部双向字母数字数据记录器,可以轻松地收集和传输厚度读数和波形数据。

  • 内部存储器有475,000个厚度读数或20,000个带有厚度读数的波形
  • 在统计报告
  • 20个字符ID# (html #)
  • 32字符文件名
  • 9 .文件格式:顺序,增量,顺序自定义点,2D网格,2D网格自定义点,Boiler, 3D定制,3D网格,和手册
  • 将注释(注释)存储在ID号或ID号范围内
  • 每个ID# (html)最多存储4个注释(注释)的能力
  • 标准USB和RS-232通信
  • 板载DB网格视图与三种可编程颜色
  • 文件拷贝与复制文件之间的内部/外部microSD存储卡
  • 外部和内部的microSD存储卡
  • 双向传输双元件和单元件传感器设置
  • gage view™接口程序可以使用RS-232和USB端口与38DL PLUS厚度计通信,以及读写microSD存储卡
  • 将内部文件以excel兼容的CSV格式直接导出至microSD存储卡

数据记录器和PC接口

图片来源:Olympus Scientific Solutions

GageView接口程序

  • gage view接口程序是一个基于windows的应用程序,可以收集、创建、打印和管理来自38DL PLUS厚度计的数据
  • 创建调查和数据集
  • 查看数据集和测量文件,如量规设置值,厚度读数和传感器设置值
  • 存储数据编辑
  • 下载和上传厚度测量到和从测量器
  • 收集屏幕快照
  • 将调查输出到电子表格和其他程序中
  • 打印报表,如厚度、统计、设置表和颜色网格
  • 快审核
  • 下载和上传单和双元件传感器设置文件
  • 升级操作软件

数据记录器和PC接口

图片来源:Olympus Scientific Solutions Americas NDT

标准包装

标准封装包括一个38DL PLUS数字超声波测厚仪,带有交流或电池,工作在50至60赫兹范围。

可提供标准的双元件传感器套件。

  • 内部数据记录器
  • 充电器/AC适配器(100 VAC, 115 VAC, 230 VAC)
  • USB电缆
  • 测试块和耦合
  • GageView接口程序
  • 橡胶防护靴,带测量架和颈带
  • 用户手册
  • 两年有限质量保证

测量功能:透漆回波到回波,透漆,两种报警模式,EMAT兼容性,最小/最大模式,差速模式,b扫描,温度补偿,应用自动召回,平均/最小模式。
