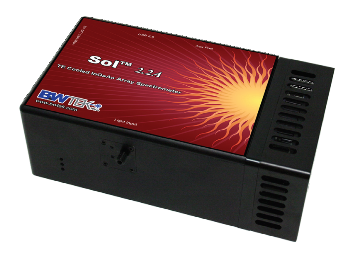

B&W Tek的Sol™2.2A光谱仪是一种高性能线性InGaAs阵列光谱仪，具有256像素，提供高通量和大动态范围，通过内置的三级冷却器TE冷却至−5°C。
光谱仪内置16位数字化仪和SMA 905光纤输入，兼容USB 2.0即插即用。集成的自动归零功能自动降低暗电流和暗不均匀性，从而提高信噪比。
软件控制使用户可以从四种不同的操作模式中选择:最大动态，最大灵敏度，高灵敏度和高动态。此外，还提供量身定制的光谱分辨率和应用支持
应用程序
-
质量控制
-
材料标识
-
近红外光谱
-
过程监控
-
在线分析仪
特性
-
光谱范围900 ~ 2200 nm
-
热电冷却至−15°C
-
内置自动归零(降低噪音)
-
分辨率可达9.0 nm
-
四种灵敏度和动态范围模式可用于特定的应用要求
配件
热电冷却器
用内置的热电冷却器(TEC)冷却阵列探测器是一种有效的方法，不仅可以降低暗电流和噪声，而且可以提高动态范围和检测限。
通过TEC将InGaAs阵列探测器从室温25°C降至−15°C后，暗电流降低~32倍，暗噪声降低~5.7倍。这使得光谱仪能够探测到较弱的光学信号，并在较长的曝光时间内工作。
规范
表1。来源:黑与白Tek
| ． |
． |
| 直流电源输入 |
5 V DC @ 5安培 |
| AC适配器的输入 |
100 - 240 VAC 50/60 Hz, 1.0 A @ 120 VAC |
| 探测器类型 |
线性InGaAs数组 |
| 像素 |
256 x 1 @ 50µm x 250µm每个元素 |
| 摄谱仪f / # |
3．5 |
| 摄谱仪光学布局 |
交叉Czerny-Turner |
| 动态范围 |
最大动态模式:25000:1
高动态模式:12,500:1
高灵敏度模式:12,500:1
最大灵敏度模式:1,700:1 |
| 数字转换器的分辨率 |
16位或65535:1 |
| 读出速度 |
500千赫 |
| 数据传输速度 |
>300频谱每秒通过USB 2.0 |
| 积分时间 |
250µs到>= 64秒 |
| 外部触发 |
辅助港口 |
| 工作温度 |
0°c - 35°c |
| TE冷却 |
三阶段:-15°C @相对湿度= 90% |
| 重量 |
~ 3.1磅(1.4公斤) |
| 维 |
尺寸(宽x宽x高) |
| 计算机接口 |
Usb 2.0 / 1.1 |
| 操作系统 |
Windows: 7、8、8.1(32位和64位) |
摄谱仪
图片来源:B&W Tek
入射狭缝
表2。来源:黑与白Tek
狭缝
选项 |
维 |
近似解析
1100 - 2200 nm |
| 50µm |
50µm宽，1毫米高 |
~ 9.0海里 |
| 100µm |
100µm宽，1mm高 |
~ 18.0海里 |
| 可定制狭缝宽度 |
衍射光栅
表3。来源:黑与白Tek
光谱
覆盖(nm) |
光栅 |
近似解析
50µm狭缝 |
| 1100 - 2200 |
100/1600 |
9.0纳米 |
| 900 - 2200 |
85/1350 |
15.0纳米 |
| 自定义配置可用 |
软件
的BWSpec®B&W Tek提供的软件是一款光谱数据采集软件，具有广泛的工具，可以进行复杂的计算和测量，只需点击一个按钮。
它使用户能够在多种数据格式之间进行选择，并提供优化的扫描参数，如集成时间。除了强大的数据采集和数据处理，该软件的其他功能是光谱平滑，手动或自动基线校正，以及自动消除黑暗。
图片来源:B&W Tek
