亚博网站下载毋庸置疑,过去20年中材料科学的发展为产业开创了广阔的机会亚博网站下载引进新材料使业界提高产品性能,优化进程性能,并在许多情况下实施更好的安全和环境管理程序 亚博网站下载最大进步之一是纤维加固复合材料领域,该材料由嵌入热调制或热塑矩阵中的纤维组成。亚博网站下载复合材料目前广泛用于空间和航空航天部门,这些部门低密度加耐用性、僵硬性加强度使它们成为有吸引力的减重选择等同性能使复合物有可能有益于其他行业,特别是汽车行业需要更多综合属性和性能信息后工程师和设计师才能完全接受 效果性能建模亚博网站下载显而易见,安全是汽车行业的一个主要优先点,制造商必须掌握准确信息,了解所有进入车辆的材料在崩溃条件下将如何实现性能。汽车行业更多开发复合物的一个屏障是潜在需要研发金额英国LINK程序开发验证计算机撞击性能模型此类模型有可能取代时间消耗实际生活测试的某些方面,从而加快产品设计和测试程序,帮助制造商从研发支出中获取最大收益。 Fibre增强合成亚博网站下载各种可能的几何和基本材料可确保复合物提供各种特性并适合具体应用曲面包括长线、对齐线或编织式纤维,平面按序堆叠,相继工作表以角对切,短纤维随机分布二维或三大维或完全纤维预形亚博网站下载堆叠平面内多方向(但不是透透厚度)提供良好属性,而短纤维素则更容易编译处理预型可具体设计以适应特定构件中的应力 亚博网站下载所使用的纤维中包括玻璃最常用和最廉价,高性能应用中成本更高的碳、陶瓷、阿米德和热塑素聚合矩阵在每种情况下必须低粘度,在固化前插入纤维加固值,不得通过化学交互作用降解纤维 复合特性取决于类型、取向和几何分布纤维、制造质量和矩阵使用类型后两点的极端重要性常常被忽视。一般来说,模态和强度在纤维方向上增强亚博网站下载由于复合密度低,特性(属性对特定重力之比)可能非常高,远比金属材料高得多。 汽车产业复合物的优缺点Fibre加固复合物为汽车产业提供多种优势最广泛承认的好处可能是低密度提供减肥潜力减重自然可降低燃料消耗量,并带来各种经济和环境影响然而,还有其他各种经济效益: ·亚博网站下载构件设计可以使纤维位向主应力,使用量足以承受压力,从而优化材料使用 ·可合并设计和制造路线,使复杂形状组件可分解成一个过程,而不是从组件或机器编译成空白件,从而可能降低制造成本 ·复合物相对容易编译,低压和温度不超过200摄氏度,这再次对生产成本有影响。 ·极强抗腐蚀和其他化学环境可帮助制造商延长单个组件和整部车辆的使用寿命。 亚博网站下载奇怪的是,复合材料目前没有广泛使用促成这种情况的一个主要因素是缺少复合特性信息,特别是与撞击有关的信息。然而,还有其他原因: ·亚博网站下载用户不熟悉复合材料和可给汽车产业带来的益处 ·app亚博体育缺少处理设备,大多数生产线设计使用金属 ·很少信息设计实践/编码并因此过度安全因子 ·复合物常被视为替代物而不是设计替代物,导致低效使用 ·难以合并修复复合 ·亚博网站下载穷单向材料横向剪切性能 ·亚博网站下载怀疑减重(提高车辆性能和降低汽油消耗)与可能增加材料成本和制造成本之间的权衡 ·问题表面整理和复合画 这些其他问题当然需要解决后,复合体才能在汽车业中找到更广泛的识别点。 作用条件下合成性能亚博网站下载与金属不同,纤维加固复合材料不会在撞击下发生塑料变形局部打击或撞击将会导致弹性变形或损坏(debonding、矩阵破解、纤维失效)。撞击所吸收的能量取决于,除其他外,纤维阻塞联结的强度如果联结强,裂缝可能通过材料传播几乎非缓冲带弱联结,破解路径可能远非规律化,导致广泛的跨层反爆,可能与纤维拉出相关联,并因此吸收大量能量 必须注意确保债券不太弱,因为材料剪实强度将达不足外部压力字段的存在应用抗拉/压缩加载)使问题复杂化,因为压力与破解前端交互作用 当前研究方法效果大型损耗机制(矩阵破解、分解和纤维失效)可能显得简单化,但其交互作用和纤维类型和铺设、分布和几何性质的影响,加矩阵类型和状态、纤维树脂联结和环境影响,使得撞击和随后失效问题非常复杂。有一些方法测量复合物在撞击条件下的性能,但这些方法都不特别令人满意 AEA技术程序AEA技术公司代表DTI组织LINK俱乐部方案,与多家工业伙伴这项工作的目的是以系统化方式调查复合物的影响性能,并比较从Empt计算机代码和较高级Abaqus代码和Vecthina3D代码中获取的结果 亚博网站下载资料准备亚博网站下载程序使用基材编译出T300或XAS碳纤维、Kevlar 49armid纤维和环氧树脂中的R玻璃纤维其他一些工作涉及小得多的交叉薄膜、玻璃纤维拷贝和SIC玻璃陶体标本以及加固环氧树脂中的HTA和IMS碳纤维面板标本受低中高速撞击,而松散或压强时拉紧/压缩最大为0.5%线段冲击速度达几ms-1三二百米-1和>90000s-1分别对应最大撞击能量2.69KJ
样本由程序工业成员编写,可能时使用自己的产品大部分测试工作使用二大测试机图1和2测试前先用超声波C扫描技术检查部分板块以检查缺陷和缺陷撞击后对标本进行视觉检查,其中一些扫描C检测淡化程度反之,余下强度(或强度)与未使用同型材料测量比较泛泛地说,有或无预训练作用引起分解、后侧虫分解,有时完全渗透C扫描显示的淡化区域宽度评估损害图3显示受冲击物的故障菌株预培训后,必要时难于失效并发制人显然比相接制发制人和制片人(尽管情况并非无一例外)更低压失效
|

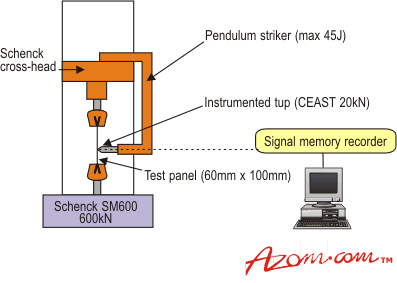

图1平面撞击测试机低速度撞击压强复合 |
|

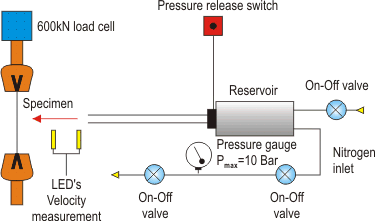

图2气枪中压复合 |
|

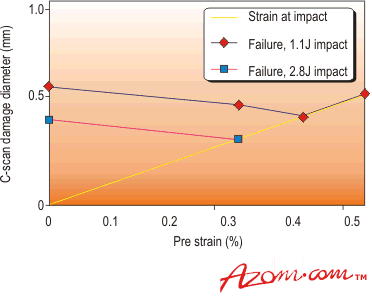

图3故障数据复合板受低射程能量和预发信器影响 |
低速撞击测试亚博网站下载C扫描测量图4表示数列预载下基材料损害略增,压缩预载下碳复合损害大增损耗随抗拉或压缩预载各种碳纤维而增加,而树脂越强越差损耗1.75ms撞击-15JXAS碳合成故障残留菌株随抗拉前阵列下降,仿佛编织玻璃系和Kevlar标本一样,尽管玻璃环氧标本显示递增失效压缩负载下碳复合再次显示性能下降,而另外两类材料对压缩前节不敏感SIC玻璃陶器复合体对压缩前端敏感
|
图4914XAS、914RGlass和914Kevlar等C扫描分解直径比较-1带六毫米相冲器 |
中间速度撞击测试亚博网站下载C扫描测量显示,基础材料中没有一个敏感抗拉前阵列,但Kevlar和Cob复合材料受到压缩前阵列的显著影响,R玻璃材料受微小程度影响。碳复合结果对树脂坚硬性非常敏感 关系越强矩阵越少淡化撞击能量2.8J和80ms-1抗拉前阵列表示,碳纤维复合性能取决于纤维强度,高强度材料产生更好的效果IMS和HTA碳纤维环氧树脂也展示压缩前丁敏感度 高速撞击测试高速研究范围有限于其他玻璃纤维复合体除碳和Kevlar复合体外多分解,但用5.56毫米穿甲弹击打时吸收了两倍的能量涉及1.4kms撞击的其他工作-1上层前加深破坏 需要完全渗透目标 建模物理测试结果与计算机模型比较显示Vecdyna3D代码为三大中最优作用代码提供低高速记账Abaqus代码需要很长时间运行并需要添加适配故障标准 总体而言,使用模型正确边界条件很重要潜在故障机制复杂互连,如果无法正确预测,可能影响对其他人预测 结果复杂化,原因是变量数目多并关键变量随撞击速度变化压缩前阵列似乎比抗拉前阵列更具破坏性,可能因为初始淡化允许更容易绑定压缩亚博网站下载应当指出,有时材料变量对淡化的影响与对剩余强度的影响不同。 结论汽车业使用纤维加固复合物显然有缺陷亚博网站下载影响研究显示,材料在不同条件下对影响反应不同,并像所有其他材料一样,有优缺点。亚博网站下载在本案中,由于用户对材料不熟悉和缺乏合适的设计方法,这些方法可能放大。 无需阻抗工程师和设计师玻璃是一种易碎材料,但广泛用于建筑、交通等木束用于建筑工作,尽管常常显示明显的纵向破解混凝土多样材料在全世界大规模使用亚博网站下载每种情况下用户都熟悉材料和限制并成功使用这些材料和限制 进一步开发撞击性能模型将使汽车工程师能够以成本效益更高的方式设计和测试复合产品增加影响性能知识体积,使汽车产业识别复合物的局限性,同时利用最适当领域无可置疑的好处 |
