有很多“拇指规则”和公式,由制造商,它是有用的在使用钢筋橡胶密封的设计: •最薄的可行的垫片是最好的,大厚度增加应力松弛和材料暴露在环境中 •内垫片和法兰的尺寸应该是一样的 •清洁切割边缘粗糙的边缘总是青睐泄漏至关重要 •垫片外侧合规(其厚度成正比,面积成反比和剪切模量)可以帮助防止担忧由振动引起的。另外,销子可以用来防止法兰的相对横向运动。 •垫片的预浸实验已被证明是不可取的。 垫圈制造商联合设计的经验公式。这些都是为石棉增强橡胶开发和使用芳纶或其它增强纤维为一些因素需要不同的值。 建议以下表达式作为起始点, S = Y + mP + PA / 'S是最小装配应力,Y是所需的最低压力迫使垫片法兰表面粗糙度和巩固其散装(典型值14 mpa对液体严格的气密关节关节或28 mpa), P是内部流体压力,一个是封闭的区域和垫圈横截面积。 因此议员中的残余应力垫片必须承受径向力产生的内部压力P (m的典型值是1.1)。和PA /”是力表示为强调“需要抑制P表演了。 试验后可能需要调整,特别是如果应用程序包含任何温度循环。 法兰固定在法兰螺栓的数量的选择通常是由凸缘变形的风险。通常两倍数量将减少屈从于八分之一。螺栓的直径、转矩用于组装,是由需要包含压力加上过剩压力密封估计上面的方程。 垫片宽度垫圈抵制泄漏或爆裂纯粹通过摩擦力垫片宽度应至少两次其厚度和装配应力计算方程应该至少有两次以上的内部压力。 其他设计方面减摩治疗(如石墨)应用于垫片可能导致的问题,但通过减少粘连可以拆卸容易。 室温硫化(RTV)硅树脂可以作为防粘有用补充垫圈,尤其是对损坏法兰,以及作为有用的形成本身垫圈。 无石棉垫片粉碎更容易比asbestos-based多样性和不应受到压力大于100 mpa左右。 形成的垫圈
现在可以使用许多可能性包括: •聚四氟乙烯绳绕在螺栓展品高冷流负载下,即使在室温下。这迫使到线程,密封,但联合爆裂压力较低 •密封胶珠,通常的硅橡胶。这是用于密封润滑油而不是燃料 •泡沫环氧树脂通常是对空气密封好,水,油和传统燃料对醇120°C但是无用的 •PVC塑料胶稠化热范围类似但70°C以上有腐蚀的风险,尤其是对铝表面 厌氧树脂厌氧树脂治疗在缺乏氧气提供最有用的液体垫片。或许更熟悉的是“强力胶”这些材料正越来越多地用于汽车和其他应用程序(如齿轮箱),和许多亚博网站下载螺栓给非常僵硬的关节,但不适合压钢覆盖或表面横向移动。他们僵硬的剪切,但不是“粘合剂”。专业类型存在只能给服务到180°C。 静态联合设计与“0”戒指和其他自动密封替代垫片、静态法兰接头可以使用一个弹性密封的O '环加工休会(图1)。在这些配置密封的行动是“自动”行动以来,压差本身“激励”印章生成密封压力。
|

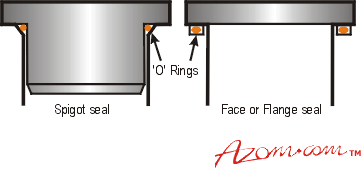

图1所示。静态密封与“O”戒指。 |
法兰面应充分接触装配后,约20%的压缩应用于“O”戒指。这决定休会的深度之间的关系和环截面。凹槽的宽度应足以容纳的热膨胀自橡胶“O”环可以被视为不可压缩的热膨胀系数大多数橡胶是钢的20倍。 自动脸海豹也制造各种非圆横截面,包括U形部分的开口端高压侧面临的U。 如果倾向于独立的,例如一个脉动压力的作用下,可能需要符合anti-extrusion环在低压端,图2。这些环必须具有更高的比弹性模量戒指,但弹性是不那么重要了。合适的材料是磷青铜亚博网站下载或尼龙等塑料或填充聚四氟乙烯。
|
图2。使用anti-extrusion楔形。 |
管密封软橡胶,如轻轻填充天然橡胶,进入自己的粘土等非常粗糙表面的管道。天然橡胶还具有低应力松弛率的关键属性,和案例的历史100年存在的使用寿命污水管密封。 |
