工程海豹,海豹旋转的轴

主题

生了海豹和“O”为往复轴环

往复式密封

密封的轴旋转

生了海豹和“O”为往复轴环

孔与“O”环密封的选址在凹槽,(图1)。“O的戒指通常是环形形状(即圆截面)和由BS 1806 BS 4518。

方截面环不受标准和不同经济类型从管材精密模具。方钢和其他专门的部分可以有优势,例如在抗扭在往复运动或滚动。

的尺寸和截面环槽和“O”是至关重要的。凹槽的尺寸的考虑“O”环所在与上面描述的完全相同的“O”环在静态关节。然而,往复轴间隙是必要的孔和anti-extrusion环放置在低压侧可能再次是必要的。使用高硬度的橡胶也将有助于防止挤压;例如,在14 70 mpa的最大径向间隙国际橡胶硬度的O '环大约是0.2毫米,而90国际橡胶硬度的O '环是这个值的两倍。最有用的一般硬度范围是75±5国际橡胶硬度。

有一些应用程序内的轴振动可能住房。在这种情况下它是必不可少的“O”环保持其弹性特性,因此材料的Tg(玻璃化转变温度)必须考虑在特定频率。

耐磨性也经常是必需的。这不能保证任何标准测试,在临界情况下某种形式的平台运行,也许涉及温度循环,是必需的。

组装和位置也同样重要,戒指通常是组装的固定轴推动锥形顶针,照顾好不扭曲。使用装配润滑剂通常是不可取的,不推荐,虽然一点肥皂水通常是安全的。

往复式密封

往复式密封最好在润滑条件下运行。提供的润滑通常是一个薄膜密封的流体。对于气动应用程序是有问题的。可能的解决方案是引入一个油雾,使用油脂包装组件或使用特殊的低摩擦弹性体。更灵活的海豹,基于可变形的嘴唇“精力充沛”接触的压差,可以有利于保持低摩擦压力低。

穿海豹的进入可能会加速外部污染。这可以由使用刮刀或控制雨刷海豹。难的材料,如聚亚博网站下载氨酯、尼龙或聚缩醛是合适的,但是他们应该低摩擦、高耐磨性和理想情况下的能力作为支撑环,或轴承,帮助控制轴端负载下的侧向位移。

类似的考虑也适用于anti-extrusion环用于高压海豹,例如液压公羊。

密封的轴旋转

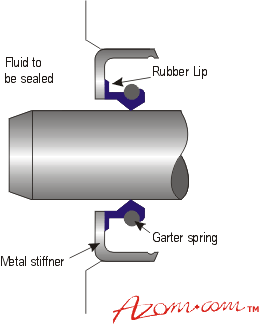

橡胶唇密封。(图2),提供了一个非常紧凑和简单的解决密封轴旋转。然而,他们的使用仅限于低压应用,(小于0.1 mpa)和温和的温度,达到150°C。

更高的温度和压力,基于滑动接触的机械密封的两个刚性环,或填料盒、基于压缩的软轴包装材料,应该使用。

唇形密封装到轴的圆周力的组合的金属环状螺旋弹簧,橡胶的弹性和流体压力。环状螺旋弹簧必须给予足够的动态恢复。减少磨损、接触压力应尽可能低一致保持密封。建筑材料和表面光洁度也会影响磨损率。轴表面应光滑µm 0.25 - 0.5。

快速密封磨损也会发生如果没有流体形成一个水动力电影,如果流体压力太高从而提高接触压力,如果轴差完成或不均匀材料,表面会变得坑坑洼洼。

高的热导率轴是有利的。

唇角是不平等的,唇角就越大。这种不对称性对密封的功能很重要,显然是倾向于液体有泵从低角度向高角度。

抽水行动可能会增强成型螺旋肋骨到外面的嘴唇。泵的方向行动的肋骨可能取决于轴的旋转方向,尽管一些肋的设计是有效的旋转方向。典型的弹性体用于唇密封表1中列出。

表1 (A)部分。SAE的弹性体列表常见使用唇海豹油。

表1 (B部分)。SAE的弹性体列表常见使用唇海豹油。

紧凑的玻璃填充聚四氟乙烯密封可能在较高的温度下可以用于弹性唇密封。他们的操作方式是,然而,更类似于viscoseals,它们的有效性取决于螺旋槽的抽水行动。

橡胶表面密封,唇形密封和向心偏转器,可以是一个有用的选择。不需要环状螺旋弹簧,所以接触压力,因此摩擦低于袜带密封。

第一作者:迈克尔·菲尔德和艾伦·穆尔
