介绍钢欠他们在工程材料领域的支配地位,应对热处理的能力和提供适当的属性在生产规模经济成本。亚博网站下载 一致的和可再生的自然属性由热处理。 为什么热处理吗?钢可以软化,硬化热处理,表面性质改变。 软化过程退火和正常化,降低硬度,细化晶粒,改善切削加工性能。他们主要使用因此进一步处理操作或可能更容易。 硬化过程硬化淬火和回火,发展适当的体积和表面特性。它们的主要用途是呈现部分适合最终使用或目的。 的Thermochemical流程碳化,氮化和boronising用于开发特定的表面性质,又使一部分适合最终使用或目的。 基本面所有钢是铁和碳的合金,而其他合金元素被添加到赋予特定的属性。热处理的操纵反应是一个典型的合金元素添加到钢的原因。 人民币升值的热行为,伴随显微结构的变化,是基本的理解产生的热处理和机械性能。 这些曲线描述奥氏体铁素体和渗碳体的分解或马氏体随时间和温度。他们是科学依据现代热处理和存在商用钢。 图1显示了一个理想化的TTT曲线。在这个图中,代表奥氏体,F代表铁氧体,C代表渗碳体。M代表马氏体。是奥氏体/铁素体转变温度和女士是马氏体转变温度。
|

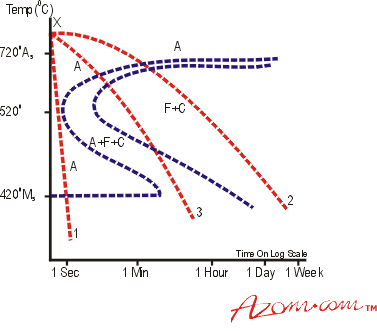

图1所示。一个普通碳钢理想化的TTT曲线。 |
从X点冷却速度不同,即以上温度将开发不同的微观结构,因此属性,钢铁。 当钢冷却迅速,曲线1后,得到以下的鼻子温度大约520°C在不到一秒,它会开始在女士的温度转换为马氏体。钢铁是硬化的这个过程。 马氏体是一个强大的、困难的,但脆性结构。回火后,增加韧性、脆性降低,工程中广泛使用。 相反,如果钢冷却非常缓慢(曲线2)的奥氏体转变为铁素体和渗碳体和非常柔软结构将结果。 总之,奥氏体相的冷却速率的主要因素是最终的结构和性能。 淬透性所有钢TTT曲线基本相同的形状。 合金元素的影响和温度显著女士和移动的位置向右“鼻子”。这将允许的冷却速度“小姐鼻子”,仍然允许转变为马氏体。在冶金方面这是描述为增加淬透性。 增加淬透性有两个重要的实用效果。不太严重的淬灭可以用来实现马氏体,因此硬化。淬火开裂和变形的风险也因此降低。 的中心部分总是酷比边缘厚的部分可以慢慢变硬。有足够的合金化元素内容的“鼻子”可以移动到目前为止向右,一个空气冷却将允许转变为马氏体。这种钢,许多工具钢,被描述为空气硬化。 某些合金元素,如镍、锰和氮个人和集体在足够的数量,降低钢奥氏体的温度低于室温(因此确实没有可硬化的或磁)在环境温度。 |
