介绍数量的重油粉煤灰产生最近2002年在ESP(静电除尘器)电厂在韩国大约是10000吨,大部分都是被焚烧或让作为脱硫剂。然而,对于经济效率,发电厂正在计划使用重油含高硫;因此,他们将产生超过20000吨重油每年粉煤灰和预计很难reutilize重油粉煤灰作为脱硫剂由于大量的硫重油的粉煤灰。 灰尘聚集在电子dust-gathering机在电厂燃料是重油,重油粉煤灰由SiO等无机物2、铁2O3,艾尔。2O370 ~ 80%的未燃烧碳。重油粉煤灰还含有重金属(如钒和镍)一开始就存在于原油和它们在焚烧过程中增加[1]。几项研究恢复重油飞灰中的重金属进行的方式提出了重油粉煤灰(2、3),但它们不是常用的,因为重油粉煤灰中重金属含量变化和有问题的处理后的污泥提取。 这项研究调查了重油粉煤灰的物理和化学性质为了找出有效的方法重油粉煤灰的二次利用。实验结果进行确定的内容未燃烧碳、颜色、x射线衍射(XRD)数据,扫描电子显微镜(SEM),粒子大小和变化实验结果应用于水泥砂浆。 实验过程重油粉煤灰聚集在静电除尘器(ESP) Pyeong Taek热电发电站被用作实验工作和样品相比已经把黑色色素炭黑作为辅助胶凝材料。亚博网站下载计算了其水分含量测量烤箱以105的重量˚C后干燥。的确密度和体积密度测量了韩国工业标准KS L 5110(液压水泥比重测试方法)。样品的孔隙度测量使用孔隙仪(微粒学博士,正在乔治亚州30093,美国)。化学分析化学元素分析仪测定。Eltra Gmbh cs - 2000仪器(德国)是用于碳和硫分析和Eltra Gmbh - 900仪器(德国)是用于氧和氮的分析。NETZSCH同步热分析仪(NETZSCH STA 409 C / 3 / F德国)是用于DT-DSC分析在大气条件下。温度提高10℃1000 /分钟˚C。它的颜色与颜色测量仪器测量亨特集团(Gretag麦克白眼3100)。重油的粒度分布测定了粉煤灰Malverion粒度分析仪(Mastersizer年代版本。2.15,英格兰)。重油的阶段分析粉煤灰进行了使用x射线粉末diffractrometer (MAC科学有限公司)。亚博老虎机网登录为了显示物理性质的变化时,添加胶凝材料,抗压强度的变化已经被韩国工业测量标准KS L 5105(液压水泥砂浆的抗压强度测试方法)。亚博网站下载 结果年代和讨论水分的含量、密度和孔隙度的重油粉煤灰是表1中列出。重油粉煤灰的体积密度为0.52 g厘米3和它真正的密度为2.15 g厘米3;他们为炭黑不同。其孔隙度为10.31%;这是低于炭黑被用作一个黑色的颜料。 表1。重油粉煤灰的物理性质。
|
重油粉煤灰 |
11.54 |
0.52 |
2.15 |
10.31 |
炭黑 |
14.77 |
1.28 |
1.98 |
18.52 |
表2列出了化学分析数据对重油粉煤灰的组成和炭黑样品。如表所示,重油粉煤灰主要由碳、硫和残灰,而碳是炭黑的主要内容。与炭黑样品相比,重油粉煤灰包含低碳含量和高硫和残留的灰烬。较低的碳含量在重油粉煤灰归因于更高的重油燃烧速度。 表2。灰分含量化学分析数据和残渣。(wt %)
|
重油粉煤灰 |
3.26 |
76.13 |
1.92 |
1.24 |
19.85 |
炭黑 |
0.79 |
97.87 |
1.25 |
0.92 |
0.8 |
颜色测量的结果列在表3。“L”值显示轻盈,“a”和“b”价值分别显示了红色和黄色。根据结果,重油粉煤灰的明度值是46.493,接近炭黑。重油的颜色测量粉煤灰减少一点是a和b的值是-0.111和0.066,而作为黑色色素炭黑。 表3。颜色测量的结果。
|
重油粉煤灰 |
46.493 |
-0.111 |
0.066 |
l |
明度 |
炭黑 |
44.385 |
-0.170 |
-0.335 |
一个 |
(+)红、绿色(-) |
b |
(+)黄色、蓝色(-) |
重油的DT-DSC分析粉煤灰和炭黑如图1所示。根据DT-DSC分析重油的粉煤灰,体重开始下降在400左右˚C和下降率约为73%;DSC数据显示了一个放热峰的体重下降和体重减少,热量的产生主要是因为未燃烧重油粉煤灰中碳烧伤。炭黑,体重下降率和热代峰值大于重油的粉煤灰,这是假定在炭黑的碳的数量高于重油的粉煤灰。
|
图1所示。DT-DSC分析重油的粉煤灰和炭黑。 |
重油的XRD模式粉煤灰和炭黑是相似的,他们都是无定形的x射线。一般重油粉煤灰的晶体结构是已知的,它由无定形状态的碳和金属硫酸盐(Mx(所以4)y(M)或金属氧化材料xOy)。 SEM显微图如图2所示,他们确认重油粉煤灰的粒度范围从10到120μ米,比炭黑,包含小孔μ米大小。在燃烧过程中形成的小孔可能重油粉煤灰。
|
图2。扫描电子显微镜照相术数据。 |
重油粉煤灰的粒度分布和炭黑是如图3所示。重油粉煤灰的平均粒度约为45μm和0.06不等μ120的超细的形式μm。大多数的炭黑粒子小yabo214于重油粉煤灰。粒度分布的炭黑展品双峰形状如图3所示(b)。
|
图3。粒径的测量结果。 |

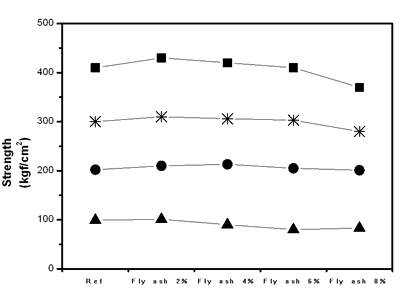

当我们考虑让作为辅助胶凝材料的黑色颜料或掺合料,要求凝材料产品应具备适当的属性。调查的可能性,用重油粉煤灰代替炭黑,抗压强度的变化测量了KS 5105 L。 图4显示了在水泥砂浆强度的变化对每个数量的增加重油粉煤灰。随着添加量是2%或4%,而是比参考;但是它显示的强度降低6%或8%。它显示了测试的结果处理国内颜料(炭黑)相同的情况下为了比较重油粉煤灰。国内颜料显示显著降低强度随着添加量的增加。
炭黑在砂浆抗压强度的测试是随着增加而迅速减少。相比之下,重油粉煤灰的抗压强度是不增加除了自SiO等残留灰尘2和曹在玻璃状态有利于水合物的形成胶凝材料。亚博网站下载 结论在这项研究中产生的粉煤灰的物理和化学性质分析了重油和炭黑相比,调查重复利用的可能性作为辅助胶凝材料的黑色颜料。重油粉煤灰主要由碳、硫和残灰,而碳是炭黑的主要内容。与炭黑样品相比,重油粉煤灰包含低碳含量和高硫和残留的灰烬。较低的碳含量在重油粉煤灰归因于更高的重油燃烧速度。粒子的大小范围从10到120μm, XRD数据证实,它是由非晶碳组成的。粉煤灰的特征颜色属性类似于炭黑。根据扫描电镜结果,重油粉煤灰球形。臼炮试验的结果显示了稳定的抗压强度(图4)和增加重油粉煤灰的添加。这是由于玻璃状态SiO等无机物2、铁2O3,艾尔。2O3和曹重油粉煤灰有助于水合物形成的胶凝材料,以提高抗压强度。根据该研究的成果,重油粉煤灰具有良好的物理和化学性能。有可能寻找替代炭黑的重油为二级粉煤灰胶凝材料通过一些额外的实验。亚博网站下载 确认这项工作是支持的金融支持的“电力行业技术研究”商务部、工业和能源、韩国。 引用1。S.U.香港,J.H.黄公园J.H.荣格,'荣格,Y.U.儿子和kj秋,“工程开发和操作重油粉煤灰焚化厂”,kepri - 93 c - t04。韩国电力研究所(1996年1月)。 2。Y.T. Riu,金人,崔Y.Y.林亭汝,黄”栏目和J.H.公园,“重油粉煤灰的特性和燃烧特性”,j .韩国固体废物工程学会、13 (1996)236 - 246。 3所示。桑德拉•Vitolo Maurizia Seggiani,弗朗西斯科·Falaschi。”恢复以前的钒重油燃烧粉煤灰”,湿法冶金术,62(2001年12月)145 - 150。 详细联系方式 |
