更新一个小直径管不是一个简单的业务。管道的天然气和配水公司之外发现我们的大多数房屋的特点是他们的小直径以及大量的内部障碍,限制插入一个衬套的能力。所谓的非开挖修复地下管道系统旨在减少表面破坏利用现有的管道。这些都有特定的缺点。一种新型管道改造系统即将进入服务,利用形状记忆材料技术和当前的方法提供了独特的优势,是特别感兴趣的工程师。 可能的解决方案该系统的目的是提供一个紧密配合小直径管道衬里方法,通常在8 - 20厘米之间,同时最小化任何挖掘旧管的要求。这样,公用事业公司最大化液压能力和结构完整性的资产,而对于我们其余的人安装操作的影响大大降低。管道的非开挖系统利用已经在地上,只有数量有限的发掘,获得埋管新连接。选择改造大致分类如下: •滑动衬——一个小直径管插入的旧管道内显著减少能力可以被容忍,或者可以实现压力上升的可能性 •紧密配合衬——聚乙烯管是通过死亡减少其直径,允许它插入到主机管道。在牵引负荷的切除管道进行弹性回复到原来的直径,实现紧密配合靠墙旧管道。可以实现流量几乎不变 •破裂——旧管作为管道来指导一个破裂的头打破成碎片,把这些进入土壤并将新的管产生的空白。以牙还牙替代甚至更大直径管可以安装这个方法。 现有技术的局限性在审查的技术仍有可用的技术的情况下不提供一个最佳的解决方案改造工程师。面对需要维护管道无追索权的现有产能压力或流速增加,他或她会选择紧密配合衬里的解决方案或破裂的操作。哪里有地下交通拥堵从附近的管道服务其他公用事业、或不兼容的土壤可能会导致严重的地面干扰,工程师不会使用破裂系统。对于小直径管道的几何旧管将进一步排除紧密配合衬的选择。原因是旧管道是伪造不考虑这种类型的夹具更换,因此许多连接的管道,如服务管道连接我们的房子,是用螺丝配件可伸出的生管。同时,多年来管道解决或移动周围的地面,这导致管道管接头成为偏转和偏移量,泄漏发展的原因之一。 这些效应的总和就是有很多障碍的生管,和较小的管道的直径越大相对突出。例如,一个服务连接可能伸出1厘米成管,这是10厘米的孔管道的10%,但只有5%的20厘米。紧密配合衬管的使用通常是限制使用管道的公称直径至少20到25厘米,自衬套不能减少足够的保证金在小直径的管道,使它能够被插入在入侵,随后实现完全弹性回复紧密配合。次要的是,旧的入侵将提供重要的点加载的衬管很容易导致压力诱导失败的预期寿命内安装。 形状记忆管的选择交叉连接的解决方案涉及到生产聚乙烯管(图1)。在这种情况下,交联聚乙烯的需要产生形状记忆是通过添加过氧化化学在挤压阶段。过氧化氢与聚乙烯混合粉和挤压使用恩格尔的过程。粉末转换为熔体在压力下活塞发动机。的压力也迫使融化到芯棒尺寸对应所需的形状记忆是必需的。在熔体泵沿芯棒的过氧化物分解形成自由基清除氢原子,促进交联的聚合物链。芯棒的长度设置为确保所有过氧化消耗,70 90%的聚乙烯质量取得了交叉连接状态。
|

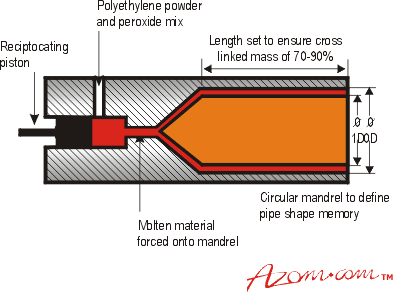

图1所示。形状记忆的过程管道制造。 |
通常这个管道将直接传递给一个水浴冷却,结晶发生形成高性能管道。但对于衬砌应用材料变形而仍然在炎热的直径无定形状态,这样就减少了超过25%。与变形管穿过套管,防止它回到原来的形状,热量导致材料使具体化,锁定在减少直径。这样一个管是由大约25%小于直径的内衬管,但形状记忆相同或略大。管道可视为正常的聚乙烯管在这种状态下,它可以盘绕在长时间的长度,如果需要可以存储数年,直到它是必需的。 设施优化选择形状记忆材料的应用技术本身就是一个创新的一步,但同样的方法管安装(图2),在现场,旧管道是准备通过发掘点后续连接将需要衬后,通常每个结束的部分修复,在中间点房子服务连接需要重塑。然后爆发铁管的中间点,插入绞车电缆后,形状记忆班轮减少的形式可以很容易地拖。因为它是小于25%的孔老管道很容易插入,在入侵下,通过前面描述的抵消关节。下一个关键步骤是衬管的加热结晶熔点以上,在这种情况下150°C,为了让材料返回到原始制造形状。
|
图2。利用形状记忆聚乙烯管管道修复操作。 |
许多系统加热衬管进行了评估,但由于现场可用很短的时间(通常约1小时可扩大织机衬管的长度)技术开发了一个小型气体燃烧器是通过塑料衬管的内部产生大量的热空气加热管道。热空气的体积产生稀释一些冷空气吹从一端通过管道,导致一个更大的流动空气的体积和放弃热局部长度。通过逐步拉伸热空气工具可以加热整个衬管,让它扩大的形状记忆,然后冷却。 它是如何工作的序列的扩张是最好的照片所示,图3中,班轮所示其减少直径后立即插入,然后加热到其无定形状态,它实际上是透明的,最后冷却后,在其原始形状记忆形式。衬管的包裹在旧管直径恢复其形状记忆的能力限制,相反,它保持紧密配合与管道表面。班轮的扩大,如爆发管部分所示,它实现了初始形状,生产管道的节理系统可以指定尺寸。旧管道内剩余的入侵和周围的材料模具本身在任何偏置管接头。由于结晶发生材料的形状在入侵后,没有压力衬垫。这一点,再加上这一事实交叉链接的聚乙烯生产使用过氧化过程特殊耐应力开裂性能,将确保管不过早失败。加入到系统安装后是直接使用标准行业配件如聚乙烯热核聚变配件或机械连接器。
|
图3。(一)插入后立即减少直径的班轮。(b)无定形状态的班轮,形状记忆激活。(c)冷却和结晶后,实现紧密配合原来的管道工程。 |
的应用技术将允许公用事业公司减少对公众的影响操作,提供一个更环境敏感的解决方案的选择将是一个持续沿着路明沟。 |
