使用Spraytec表征农药喷雾器

液滴的液滴大小和粒度分布由雾化器系统是非常重要的在确定农药应用系统的性能,无论是治疗的疗效和对环境的影响。好滴喷雾的使用可能会导致增加了叶子的表面沉积。

然而,细滴更容易受到喷雾偏差远离目标区域(液滴的沉降速度变化约为液滴的直径的平方)。使用粗液滴喷雾可以帮助消除漂移,还可以渗透植物树冠,从而允许较低的部分的治疗目标。然而,土壤污染的风险和径流变得更高。

因此,液滴的大小必须提供正确的控制性能,依赖目标物种和环境条件。

雾化器描述使用激光衍射

各种各样的液滴大小技术已经用于过去雾化器系统的描述。其中包括基于集合的方法,成像技术和技术使用激光光散射或吸收。

可用,激光衍射提供了一个灵活的和快速的方法评估了液滴的大小。

的莫尔文Panalytical Spraytec喷雾液滴的大小

的莫尔文Panalytical Spraytec提供了一个健壮的解决方案的规模使用激光衍射喷雾剂。数据采集率高达2500赫兹(测量每0.4 ms)是可能的使用系统,允许两个液滴的平均尺寸由一个雾化器系统和喷雾动态评估。测量也可以在通过喷雾通过测量区,允许喷柱几何待定。

这允许增加喷雾过程的理解和配方的影响变化的液滴大小。

喷柱描述

各种雾化器设计可供不同的农业应用程序,每个产生不同的液滴大小和柱的几何图形。可用的设计,有两个广泛的类:传统雾化器喷嘴产生的液滴的大小根据一个给定的应用程序,和air-inclusion (AI)喷嘴,包含小气泡产生滴。

AI喷嘴的使用可以作为大型空气有利含液滴产生的这些喷嘴往往与目标分拆成更小的液滴在影响。他们因此认为减少漂移(由于大液滴大小)同时也减少增加径流与利用传统喷雾器生产大水滴。每一个雾化器类型特征可以成功地使用莫尔文Panalytical Spraytec。

标准农药喷嘴

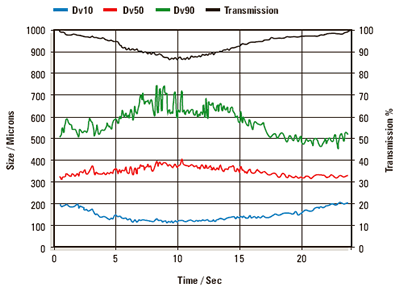

农业喷雾液滴的大小由一个标准的雾化器(Lurmark 08 f80)测定在喷雾的运动通过Spraytec测量区。连续测量,与个体大小分布计算每100毫秒。羽概要文件获得如图1所示。

图1所示。喷柱剖面测量标准的农业喷嘴。

测量传输喷雾的浓度直接相关。可以看到,这是最高喷柱的中间。报告的大小分布变得更广泛的对喷柱的中心,增加被观察到在报道Dv50和Dv90 Dv10减少。喷柱本身是对称的,液滴大小类似的极端的羽流。这个结果是典型的这种雾化器和同意视频成像观察。Spraytec系统的优点是,整个羽特征在不到1分钟。

空气夹杂喷嘴

空气产生的液滴尺寸夹杂物(AI)喷嘴也可以测量使用Spraytec系统。这个概要文件对于一个典型的AI喷嘴(Billericay泡沫Jet03)如图2所示。

图2。羽剖面测量的人工智能农业喷嘴。

喷雾浓度是最高的中心喷柱。最初减少液滴大小随着喷雾虽然测量区。然而,有一个明显的增加大小对羽流中心的报道,虽然细分数保持不变(Dv10)。喷柱是对称的,预计将为这个喷嘴类型。结果是在良好的协议与研究之前使用视频成像。

雾化器的平衡

Spraytec能够使测量在许多分钟,允许长期动态评估。这是特别有用,当试图理解雾化器在创业行为。

图3显示了结果看喷柱的中心的启动农业喷雾器。

图3。时间历史显示长期液滴大小的变化观察到喷柱的中心。

传播,因此喷雾浓度,这些测量期间保持不变。然而,明显减少液滴大小观察前40秒后喷雾的开始。这样做的原因是未知的。然而,很明显,这需要大量的时间对雾化器的输出达到平衡。除此之外的平均液滴大小(Dv50)仍大致不变。然而,一些变化是观察到的粗液滴分数。

结论

不同的雾化器产生的液滴大小和粒度分布是一个重要的参数在定义农药喷雾系统的功效。

激光衍射技术测量提供了一个健壮的方法产生的液滴大小不同的雾化器系统,允许喷射动力学和spray-plume概要文件进行评估。人工智能和标准农药喷雾可以使用的技术特征。结果可以在几分钟内获得,大大减少所需的努力描述不同的喷嘴和配方的变化的影响。

很多要感谢史蒂夫·帕金和克莱夫·塔克Silsoe研究所的帮助生产数据和分析报告。
