钛白粉分散监测颜料应用使用母浆3000

二氧化钛是世界上使用最广泛的白色颜料。它具有高折射率、易分配性和光化学稳定性等优点。由于这个原因，它被用于赋予包括油漆、塑料、油墨、纸张、化妆品、食品和药品在内的各种产品的不透明度和白度。

颜料粒径的重要性

二氧化钛颜料的粒径是决定颜料效果的重要因素之一。粒径控制几个重要的特性，包括:

• 颜色
• 不透明度(散射强度)
• 光泽
• 着色力
• 粘度
• 沉降速度

过大粒径颗粒的影响yabo214

粒径过大的粒子的存在会显著地影响颜料的最终分散性能。yabo214因此，在钛白粉的生产和使用过程中，有必要对其分散特性进行监测，以获得最佳的颜料性能。

颜料粒径和光散射强度

二氧化钛颜料的粒径必须仔细控制，以最大限度地提高颜料悬浮液的光散射。高折射率颜料的最大散射功率的粒子大小(D)由韦伯公式给出:

1

λ是入射光的波长，n₁色素和n的折射率是多少₂连续相位的折射率。表1显示了金红石二氧化钛在水中所需的最佳尺寸，以看到最大的蓝光、绿光和红光散射。

表1。金红石在水中的最佳粒径，以看到最大的蓝光，绿光和红光散射。

波长	大小(µm）
蓝色(430海里)	０．２０
绿色(550海里)	0.26
红色(660海里)	0．31

粒径在0.25微米左右的金红石二氧化钛在整个可见光谱中产生最高的散射效率。锐钛矿二氧化钛的理想粒径约为0.3微米。研磨至低于这个尺寸显著降低了颜料的散射能力，并增加了制造商的成本，包括研磨时间和提供一定着色强度所需的颜料浓度。相反，大粒子或聚集体的存在产生黄色底色，因为在可见光谱的蓝色端散射效率yabo214较低。团聚体的存在也降低了颜料悬浮液的着色强度、光泽度和不透明度，并由于粒子的相互作用而增加了粘度。因此，在研磨过程中仔细控制颜料粒径和消除任何聚集物是很重要的。

使用母版3000进行色散监测

主要测量

二氧化钛悬浮液的粒径是用马尔文化学分析大师3000测定的。测量首先是在被妖魔化的水中进行的。图1显示了仪器报告的尺寸分布。可以看到，这个二氧化钛样品的“初级”颗粒尺寸接近所需的尺寸，以便看到粒子的最大散射量。yabo214在图1中，5个单独的结果被过度绘制。这表明了使用马尔文Panalytical Mastersizer 3000获得的结果的重复性。

图1所示。二氧化钛浆料的初级粒度分布。

综合检测

对涂料制造商来说，检测聚合体以及“初级”颗粒的能力是至关重要的。yabo214因此，二氧化钛浆液被添加过量的高电荷电解质到马尔文锑粉3000样品分散单元。这减少了粒子上的电荷，导致粒子聚集。yabo214由仪器报告的不稳定泥浆的粒径如图2所示。

可以看出，该仪器既能检测出泥浆失稳过程中形成的初级颗粒，也能检测出泥浆失稳过程中形成的大团聚体。yabo214图3显示了随着聚集过程的继续，Malvern Panalytical Mastersizer报告的体积平均直径(D[4,3])的变化。该仪器成功地跟踪了团聚体的增长，直到达到平衡粒径。

图2。在钛白粉浆失稳过程中报告的粒径分布。

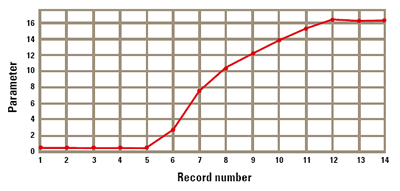

图3。观察到的体积平均粒径(D[4,3])在钛白粉浆聚合过程中的变化。

结论

马尔文Panalytical Mastersizer 3000的能力来测量二氧化钛浆料的粒径已经被证明。该仪器为监测二氧化钛涂料和颜料的分散状态提供了理想的方法，分散状态是控制最终产品性能的重要因素。

这些信息已经从Malvern Panalytical提供的材料中获得，审查和改编。亚博网站下载

有关此来源的更多信息，请访问马尔弗恩帕尼特．
