什么是负刚度振动隔离器？

低频振动隔离中的革命性概念在减去k下使用^®隔离隔离器。由负刚度机制（NSM）提供的振动隔离器与支撑重量负荷的刚性弹簧一起提供。净垂直刚度使得极低，而不会影响弹簧的静态负载支撑能力。

在不影响弹簧的静载荷支撑能力的情况下，净垂直刚度变得极低。水平运动隔离由串联与垂直运动隔离器串联连接的梁柱提供。

通过“光束柱”效应（光束柱）减小光束柱的水平刚度（光束柱的行为与NSM组合的弹簧）。结果是紧凑的无源隔离器，其能够非常高的内部结构频率和极低的水平和垂直自然频率。

负刚度功能

减去K.^®隔离器通常利用串联堆叠的三个隔离器：垂直运动隔离器顶部的水平运动隔离器顶部的倾斜运动隔离器。图1显示了垂直运动隔离器。

图1

它利用连接到NSM的传统弹簧，该弹簧由两个弯曲构成，该弯曲构成它们在其内端连接到弹簧并支撑在它们的外端，并且通过力P载入压缩时。如图1所示，弹簧是如图1所示。重量W压缩到隔离器的操作位置。

隔离器的刚度是k = k_S.k_N其中k_N是负刚度的大小，其是弯曲和载荷P的函数和k_S.是弹簧僵硬。虽然弹簧支撑重量W，但是可以使隔离器刚度接近零。

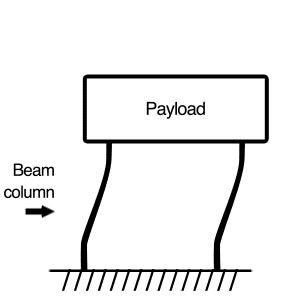

图2示出了由两个光束柱隔离器组成的水平运动隔离系统。每个隔离器用作重量负载W轴向装载的两个无固定梁柱。光束列具有水平刚度k_S.没有重量负荷。利用重量载荷，通过“光束柱”效果降低横向弯曲刚度。

这种行为与NSM与水平弹簧组合的行为相同，使得水平刚度是k = k_S.k_N，和K._N是光束柱效应的幅度。通过加载光束柱以接近其关键屈曲负载，可以使水平刚度进行零。

图2

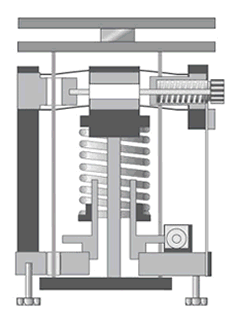

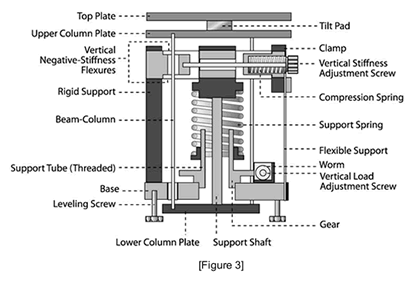

a的示意图负刚度振动隔离器包括图1和2的隔离器的隔离器可以在图3中观察到。倾斜垫作为倾斜运动隔离器发挥作用，并且利用垂直刚度调节螺钉来修改负刚度弯曲的压缩力，改变垂直僵硬。

为了调节不同的重量载荷，利用垂直载荷调节螺钉来升高或降低支撑弹簧的底座，以使弯曲保持在其不注意，直的操作位置。

图3.

可以在图4中看到允许低隔离器高度和低水平自然频率的典型悬臂水平运动弯曲的示意图;在其端部中承载重量负载W，挠性件具有X和Y位移能力。

图4.

此信息已采购，审查和调整了由Minus K技术提供的材料。亚博网站下载

有关此来源的更多信息，请访问减去K技术。
