使用电磁流量计为石油和天然气工业

用钻井泥浆来冷却钻头，将岩屑带回地面并稳定井壁。一旦这个洞延伸到最深的含水层以下，钻杆就会被拆除，用被称为“表层套管”的钢管取而代之。接下来，水泥通过套管向下泵入，然后在钢管之间向上泵入，形成井壁。这种水泥胶结可以防止任何流体在套管和井眼之间垂直移动。在此过程中，它在井筒和任何淡水资源之间形成了一个不渗透的屏障。一旦钻井完成并安装完最后的套管，钻机就被拆除。然后在最后的套管和容纳油气的岩石之间建立连接。油井现在已经完工。

好

pos。	描述
1	井口
2	胶合钢套管保护含水量
3.	饮用水含水层
4.	不透水层页岩

钻孔

挑战

精确地控制使用的钻井泥浆的流速（为了冷却钻头）和回到表面的岩石切割的测量对于制备井至关重要。钻井泥井下钻孔是水，沙子和一系列化学品的混合物，这使得由于磨损而难以使流量测量。为了测量钻井泥浆，流量计必须能够承受钻井泥浆的磨损以及诸如水分，不同环境温度范围和钻机中的振动的苛刻环境条件。

钻井泥浆

解决方案

ABB的健壮的ProcessMaster电磁流量计该系统旨在满足油田严格的生产要求，帮助降低风险，增加流程正常运行时间。ProcessMaster提供如下特性:

• 优化，长期持久的传感器衬里材料，以确保耐化学腐蚀和磨损，导致最长的传感器使用亚博网站下载寿命。
• 采用嵌入式测量电极设计，与许多其他流量计设计不同，ABB的ProcessMaster传感器没有突出到管道中的旋转部件，这可能导致磨损，需要定期维护，并对流程正常运行时间产生负面影响。
• 内置传感器保护内部传感器组件免受潮湿和振动，有助于确保最低的维护。

ProcessMaster传感器

油水分离

应用程序

一旦完成生产开始。天然气和油流量钻孔。在井生产生命期间与烃收集的水被称为“生产的水”。大部分产水都是水的水，以增加油的流动。分离器从油中除去水。通常，在整个井的生命中，水的体积是稳定的，并且由于研磨固体而导致的机械流量计的挑战。

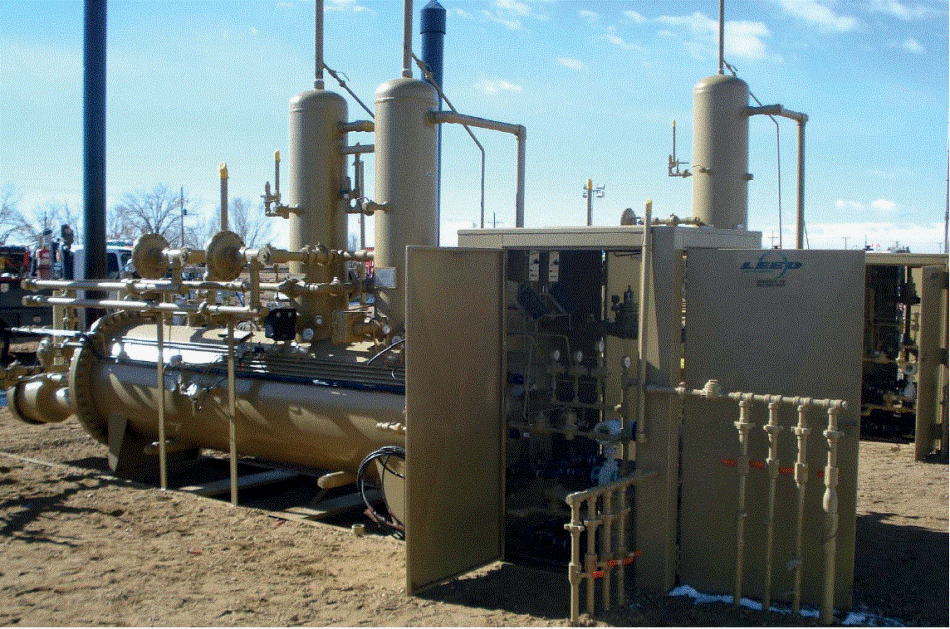

油/水分离器

pos。	描述
一种	进口油水分离器
B.	出口水
C	出口石油
D.	出口的天然气
1	井口
2	分隔器
3.	水储存
4.	石油存储

分隔器

挑战

“产生的井口液”是含有气体，砂和化学物质的多部分混合物。为了维持石油和天然气生产，分离器的连续可靠运行至关重要。

processmaster.

油/水分离器

pos。	描述
1	分隔器
2	processmaster.

ProcessMaster的自清洁测量电极

解决方案

最大化分离器效率，ABB的Processmaster符合最高水平的可靠性，而不会受到水中的沙或油的影响。

标准ProcessMaster功能包括:

• 持久耐用的传感器衬里材料，确保耐磨损，使传感器使用寿命亚博网站下载最长，维护成本低。
• 自清洁，测量电极减少石油积聚的影响。
• 根据ATEX, IEC, cFM认证允许安装在危险区域。
• 一系列的通信协议能够集成到管理系统中，以最大限度地优化资产。
• 在初始安装时，自配置序列会自动将来自传感器的所有数据复制到发射器中，消除了人类错误的可能性，并导致更快的启动。
• 用户友好的界面允许快速和容易的数据输入的所有工艺参数。“简单设置”菜单指导操作人员一步一步地通过参数化，无需密集的培训。

生产水管理

应用程序

石油生产需要良好的加仑水。注射用水必须是可以采购的，运输或管道的井位点。水管理在操作A中发挥着关键作用，因为每一滴成本金钱，都必须尽可能经济地运营。除了采购，运输和储存外，还有不同的方式处理生产的水。

现场处理和再利用

采出水在现场进行处理，然后泵回地下，以维持油井的石油流动。通过重复利用水，降低了成本，减少了对淡水资源的依赖。

最终处置

采出的水进入矿井，或储存在现场的储罐中，从那里通过管道或卡车运到处理井现场，储存在储罐中，然后用高压泵注入地下永久储存。

挑战

要从生产过程中获得最佳的效率和性能水平，需要精确测量消耗或处理的总水量。

解决方案

ProcessMaster提供了解决最苛刻的流量测量应用的权力。经过验证的始终如一和准确，ProcessMaster将可靠地给您证明和可重复的测量，以考虑生产的水量。

ProcessMaster显示

Wellpad布局

采出水-处理

应用程序

生产的水处理包括油/水分离，在泵入储罐之前去除大颗粒和额外的过滤。yabo214需要进一步处理以减少悬浮固体并溶解固体。这导致需要处理的增稠污泥。水的最终处理用超滤除去分散的烃。蒸发技术可能会提供达到饮用水质量标准的馏出物。根据生产的水管理处理和处置策略，使用各种这些处理过程。

挑战

为了以最效率可靠的方式运行该过程，需要一种强大的流量计来测量用于减少悬浮固体并溶解在所生产的水中的精确化学物质。

过滤技术需要一种流量计，能够在处理水时测量向前流动和在清洗过滤器时测量反向流动。低导电性可能是一些人面临的另一个挑战电磁流量计这取决于使用哪种过滤技术。

解决方案

导致低导电性或气泡的水过滤技术对ProcessMaster的高级信号处理没有任何挑战，提供了最高的长期稳定的测量性能。无论需要整体、远程或管道安装，可配置的通用电子平台都能提供最佳的定制解决方案。

流量计提供以下功能：

• 最小的外部尺寸，以满足SPLID中的集成需求。
• 前向和反向流量测量是标准。
• 从突出到管道中的部件没有额外的压降。
• 双密封测量电极减少泄漏风险，提高可靠性。
• 过程优化衬里和测量电极材料确保耐化学品。亚博网站下载

Wellpad布局

pos。	描述
1	用卡车运来运去
2	油/气体井口
3.	油/水分离
4.	石油存储
5.	水储存
6.	高压注水井口
7.	将采出水注入地下以提高石油产量
8.	油积累
9.	新鲜的水源

带有远程和集成安装设计的ProcessMaster

采出水-最终处理/井口注入

应用程序

采出水进入井内或储存在现场的储罐中，然后通过管道或卡车运到处置井现场，储存在储罐中，然后用高压泵注入地下永久储存。最终处置必须符合环境法规。

挑战

基于井口注射的布局，流量计传感器必须承受由于泵送地下泵送而产生的高压。安装在泵的吸入侧，传感器必须承受可能包括真空的压力变化。由于大多数测量都在提供的滑块上完成，空间是溢价。

解决方案

ProcessMaster紧凑版本。传感器和变送器安装为一个单一的实体，允许集成在滑橇。

法兰传感器设计涵盖高达ANSI 2,500级的压力额定值。晶圆传感器也可提供ANSI类300。

对于ProcessMaster，强大并不意味着复杂。直观的设计允许轻松设置，通过消除配置错误，通过传感器内存简化安装。利用简单的安装，调试，配置和维护 - 从第一天开始节省时间和金钱。

井口注射

pos。	描述
1	生产水储存
2	油井
3.	油/水分离
4.	石油存储
5.	生产水储存
6.	生产的水路运输
7.	最终处置

ProcessMaster晶圆样式和法兰传感器

水路运输

应用程序

注射到地面的水必须是可以采取的，运输或管道到井场。生产的水进入坑中或者在现场储存在罐中，从它管道或卡车到处置井网站。

挑战

通过往返于网站的货运水的成本，需要极其可靠，准确和可重复的流量测量装置，以考虑运输的水量。

解决方案

ProcessMaster提供了不可靠和准确的测量。与资产管理解决方案集成时，仪器在最大化资产优化方面发挥着关键作用。

标准ProcessMaster功能包括:

• 与其他流量计量技术相比，没有旋转部件突出到管道中，因此维护更少。
• 用户友好的界面允许快速和容易的数据输入的所有工艺参数。“简单设置”菜单指导操作人员一步一步地通过参数化，无需密集的培训。
• 坚固的设计能够承受最恶劣的环境条件。

采出油料用水车运往最终处理地点

ProcessMaster产品

水力压裂

应用程序

当石油和天然气被困在不透水的岩石中，无法迁移形成沉积时，这种非常规聚集必须通过某种方式进行刺激，才能开始流动。水力压裂是一种对石油或天然气进行增产的技术。

一种水、沙子和化学物质的混合物在高压下被泵入地下岩石层，在那里石油或天然气被困住。

这些气体通过安装在卡车或地面打滑装置上的设备从储罐中泵出。app亚博体育流体的高压在岩石中产生了小裂缝。砂岩能够打开裂缝，使油气从岩石孔隙中运移到生产井中，以更高的流速被带出地面。产量越高，井的运行就越经济。“压裂液”由大约90%的水、9%的砂和1%的化学物质和胶凝剂组成。

胶凝剂的作用是起到润滑作用，使流体更加粘稠，能够更好地携砂。这对保持骨折开放是必要的。进一步的化学品减少摩擦，攻击微生物和防止设备腐蚀。app亚博体育

通过使用abb电磁流量计,达到压裂液的精确控制和添加剂的混合。一旦压裂过程完成，生产就开始了。最初破碎的液体，然后是天然气或油，钻孔孔。

在井的初始生产过程中，压裂液的回收率约为25-75%。它被回收到地表，被称为“回流水”。这些水可能含有碳氢化合物、压裂砂以及钻井过程中产生的塑料、金属或水泥。随着油井越来越多地投产，返排水转变为产出水。在油井的生产周期内，采出水和油气一起被收集。通常情况下，体积、化学成分和悬浮固体在井的整个生命周期内都是稳定的，对于abb ProcessMaster系列电磁流量计来说没有任何挑战。

组件在液压压裂处流动

pos。	描述
1	翻斗车
2	储存罐
3.	搅拌车卡车
4.	消防卡车
5.	嗯，井口

液压压裂原理

pos。	描述
1	好
2	Marcellus页岩
3.	裂缝
4.	页岩在井内压力的作用下破裂
5.	天然气从裂缝中流入油井
6.	沙子保持裂缝打开
7.	水、沙和化学药剂的混合物

挑战

稀释打滑

在这个滑道中，一系列添加剂和酸被稀释，形成压裂凝胶。耐腐蚀的湿部件对流量计来说是一个挑战。

酸稀释滑动

搅拌机的卡车

搅拌车用砂连续地混合压裂凝胶，形成最终（井下）压裂凝胶。为了最佳压裂，对压裂液的精确控制和添加剂的混合是关键。磨损是流量计的挑战。

化学添加剂混合

Pumper卡车

泵车通过高压泵将砂子、水和添加剂的混合物送入井中。

搅拌车卡车

解决方案

ABB的ProcessMaster系列电磁流量计是水力压裂应用安装的首选。它们非常适合打滑安装，需要最小的上游/下游直管运行，并提供高的测量精度。与涡轮流量计不同，电磁流量计没有运动部件会损坏或磨损，因此需要停机和维护。它们减少甚至消除了昂贵的服务、更换部件的成本和停机时间。ProcessMaster被证明是健壮和可靠的。安装在泵车上，用于测量酸和化学添加剂，传感器设计的压力额定值高达ANSI Class 2500。优化的衬里，如橡胶或ETFE，确保耐磨损和化学物质。根据ATEX, IEC以及FM和cFM的批准允许安装在危险区域。

海上石油和天然气钻机和FPSO的

应用程序

FPSO（浮动生产，储存和卸载）是独立船舶形状的结构。来自海面床的井口或海底立管位于中央炮塔上，使得船可以自由旋转，以指向风，波浪或电流。FPSO的加工设备类似于在生产app亚博体育平台上发现的内容。通常内置在模块中，FPSO生产设备可以包括水分离，气体处理，加油加工，注水和气体压缩app亚博体育等。然后将烃转移到容器的双壳中进行储存。原油定期为梭子油轮卸车。O＆G生产中的个别步骤类似于陆上坐在地区，例如钻井和井口注射以增加生产。此外，油水分离并生产水处理。除油气相关水处理/管理外，还有饮用水，冷却水和镇流器水进行管理和测量。镇流器水用于稳定血管并在不完全装载时保持结构完整性。

海上石油生产

pos。	描述
1	单船
2	油轮卸载浮标
3.	钻井平台
4.	现有井中的中心

挑战

除了陆上设备面临的挑战外，海上设备还需要更加坚固、耐腐蚀的流量测量设备。外壳必须承受最恶劣的环境条件，如酸性气体或海水环境。

解决方案

完全由不锈钢制成的Processmaster

ABB的强大流程管理员旨在满足这些挑战性要求：

• 所有316不锈钢结构，可用于最艰难的运营环境条件。
• 全焊接传感器采用316不锈钢。
• 内置传感器，防止内部传感器组件受潮和振动。
• 传感器设计涵盖高达ANSI 2,500级的压力额定值。
• 优化的、持久耐用的传感器衬里和电极材料，确保耐化学腐蚀和磨损，从而延长传感器的使用寿命。亚博网站下载
• 根据ATEX，IEC以及FM和CFMUS的批准，允许安装在危险区域。
• 海洋的批准(DNV)。
• 最小的外部尺寸使安装在有限的船上空间。用户友好的界面允许快速和简单的数据输入的所有过程参数，而不需要密集的培训。

这些信息已经从ABB测量与分析公司提供的材料中获得、审查和修改。亚博网站下载

有关此来源的更多信息，请访问ABB测量与分析。
