Gear Hobbing and Chamfering on a Single Machine

齿轮保持世界的发展。在各种材料中都有各种形状，绝对可以找到齿轮。亚博网站下载从制表师使用的最细微，最精致的齿轮到矿山和水泥行业的直径为16米的齿轮，它们可以驱动旋转窑炉和巨大的磨坊。无论大小，它们都有一个共同点：它们必须满足最苛刻的要求。

一家名为Koepfer的公司在齿轮切割领域有多年的成功，他证明了其在广泛客户的大量项目中的能力。公司切割专家的第二天性是满足最苛刻的要求。小说模块化中使用的技术hobbing machine VL 4 H是专家对大批量制造的需求的回答。

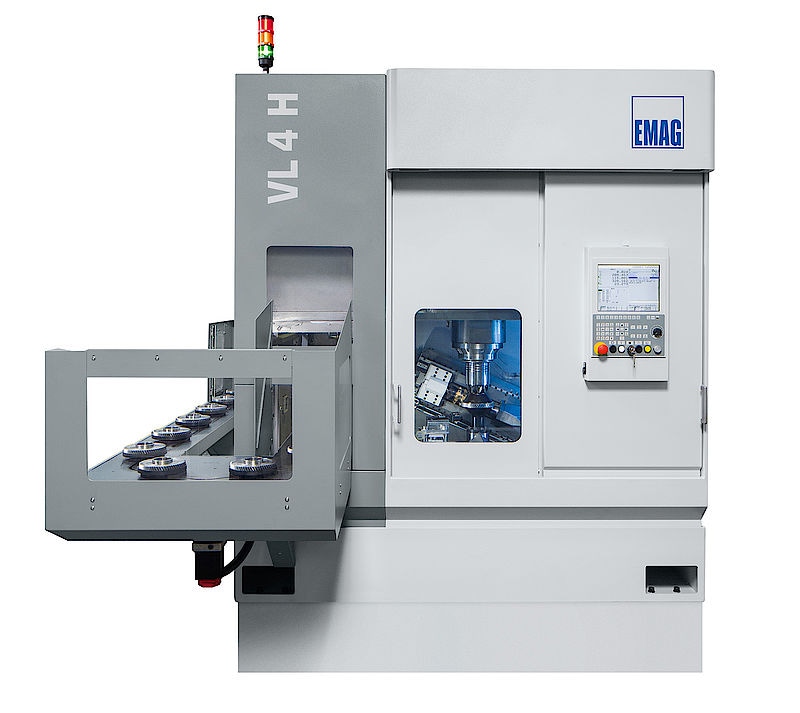

VL 4 h - 来自EMAG的模块化机器

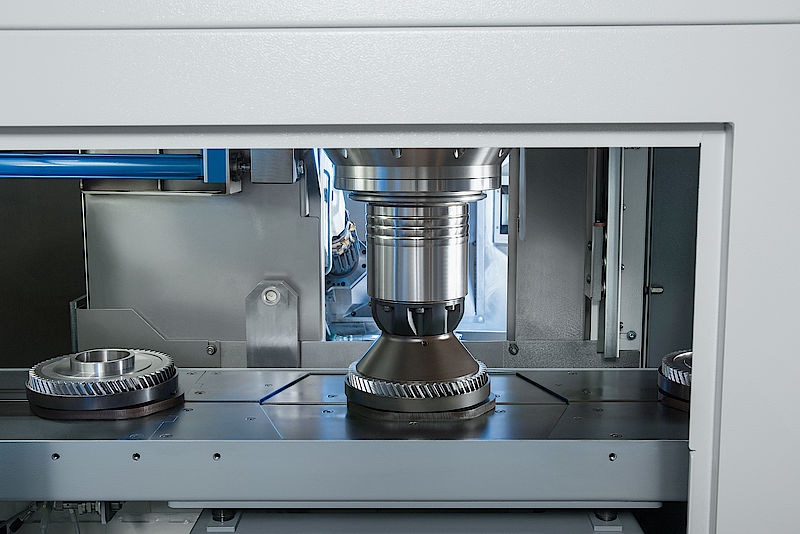

EMAG的模块化机器是成功的机器系列的一部分，该机器系列将EMAG组的不同技术集成在标准化的机器基础上。无论是用于研磨，转弯，切割还是诱导硬化，该经过验证的EMAG拾取原则都可以保证有效且高度自动化的生产。拾取自动化系统合并到每个模块化机器中，配备了空白的零件存储单元，并从中自动加载了机器的零件。该系统只需几秒钟即可实现非常短的芯片芯片时间。该机器的垂直结构不仅确保了完美的芯片流，而且还可以防止芯片簇的形成，从而导致始终如一的高质量生产。

Thanks to the compact vertical design, the machines look very attractive, both as single units and as part of an interlinked manufacturing solution. The interlinking option can be easily implemented as the transfer height between the automation systems of individual machines is consistent. Additionally, the separate energy container enables the use of the new EMAG TrackMotion automation system, which is specially developed for modular machines. The automation system located directly behind the machining area not only transports the parts but also functions as a flip-over unit, which increases the flexibility of the whole system.

Gear Hobbing and Chamfering on a Single Machine

The verticalVL 4小时可以为广泛的应用程序配置。HOB和工作主轴中使用的高性能驱动器允许高速和扭矩，从而确保精确，快速和成本优化的齿轮生产。该机器允许直径为200毫米的工程片的干齿轮滚动。通过添加用于定位的传感器系统，可以轻松扩展用于零件对齐的可选测量系统。它安装在加工区域外部，在那里它受到保护免受污垢和碎屑的保护；它也可以根据需要扩展并撤回。这允许随时对加工操作进行调整，还可以实现无缝文档以进行生产质量保证。

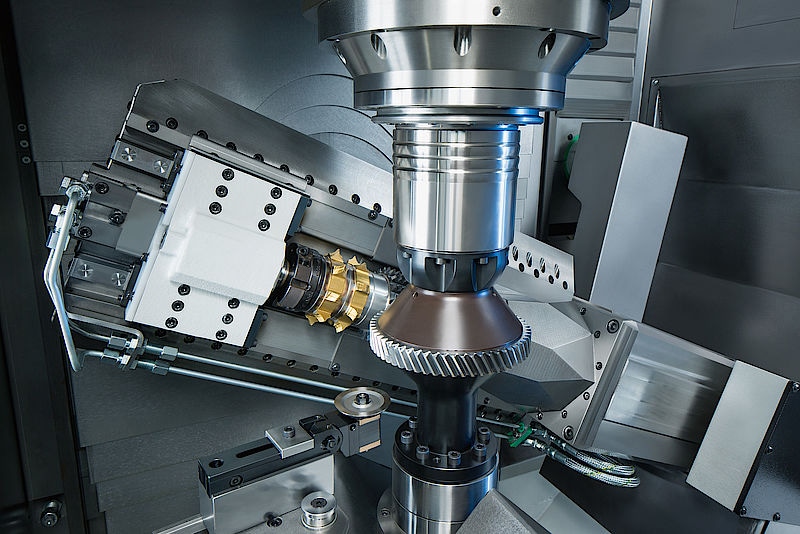

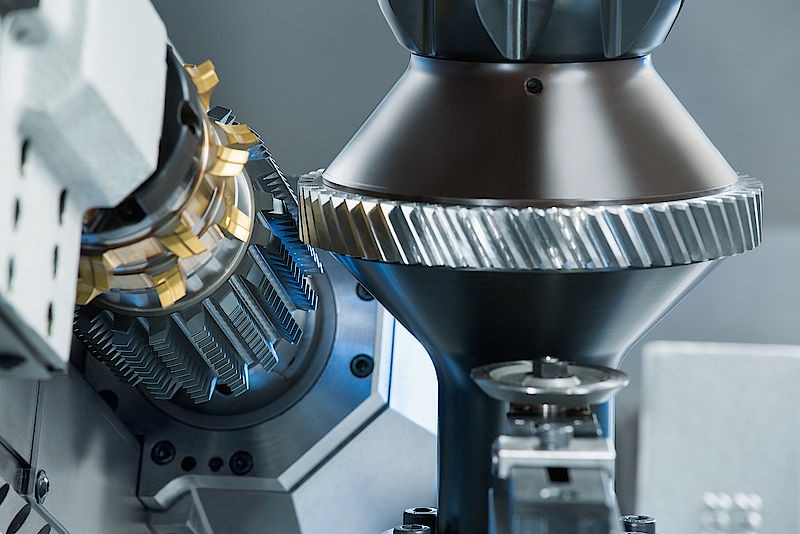

As the machining area of the VL 4 H is easily accessible through the large front door, it enables rapid set up times and creates an ergonomic work environment for the operator. The combination of the generously dimensioned machining area, powerful drives, tool clamping, and a working spindle that can be controlled with absolute precision enables various different gear cutting methods to be employed on the machine. For example, the CHAMFER CUT method can be employed to chamfer the work pieces directly after hobbing, with a single clamping operation. In order to carry out this, the CHAMFER CUT tool is mounted on the hob arbor of the cutter in addition to the hob. Developed by FETTE, the CHAMFER CUT method is perfect for precise and low-cost chamfering processes.

由于该方法不会产生任何次要毛刺，也不会扭曲材料，因此它对于在硬化后磨牙的齿轮牙齿特别有用。

JörgLohmann，销售主管，EMAG KOEPFER

In order to be effective, the workpiece needs to have a suitable shape.“我们已经成功地测试了齿轮制造中的这种加工组合。车轮形工件几乎没有任何干扰轮廓，因此可以用倒角倒角。在单个夹具操作中进行滚动和倒角的加工组合，在一台机器上是用户非常有效的解决方案，因为只需使用一台机器，可以同时执行两个制造过程，并且工件处理之间的工件处理处理步骤也被消除。这使您可以将地板减少到地板时间，并使下一个生产速度更快地将工件置于下一步的速度。”洛曼解释说。

VL 4 H - 用户的高度自由度

来自EMAG KOEPFER的最新VL 4 h为用户提供了许多可能性。如示例中所示，它可以用作独立的机器，用于组合滚动/倒角或切割齿轮。该机器也可以成为生产线的一部分，这要归功于EMAG的模块化机器的优势。在各个方面，用户受益于机器提供的许多可能性。

在Koepfer，我们为我们的客户提供最佳建议，给我们带来了巨大的价值。使用VL 4 h，我们现在已经在我们的标准模块化机器系列中添加了另一个有价值的模块，这使我们能够为客户提供最佳的应用程序解决方案，从独立机器到高度自动化的大型制造系统生产。

约尔格洛曼

This information has been sourced, reviewed and adapted from materials provided by EMAG LLC USA.
