使用PID控制器进行温度调节和温度控制

温度控制器是一个仪器,控制温度,通常没有广泛的运营商参与。在温度控制器系统中,控制器接收温度传感器作为输入,比如RTD或热电偶,比较实际温度和所需的控制温度或定位点。然后提供给控制元件的输出。

例如,一个温度传感器向控制器发送一个输入,其输出与控制元件,如风扇或加热器。选择一个合适的控制器包括分析整个温度控制系统,以及控制器。

温度控制器

有什么不同类型的控制器,和他们如何工作?

有三种类型的控制器:PID、比例和开关。类型的控制器用于控制过程取决于系统被控制。

开/关控制

温度控制装置的最简单的形式是一个开关控制器。没有中间状态的输出设备,它是打开或关闭,当温度超过设定值,输出开关的开/关控制器。输出是在加热控制温度低于设定值时,在选点。

当温度交叉定位点改变输出状态,这个过程温度循环不断,从选点下面到上面,下面。“滞后”或添加到一个开关的微分控制器快速骑自行车时,会损坏阀门和接触器。

开/关差需要特定的温度超过设定值之前输出量或者是关闭的。差还可以防止输出“喋喋不休”或快速连续开关当自行车低于和高于选点很快发生。

开/关控制时通常使用精确的控制并不是一个要求,系统不能处理能源被频繁地开启或关闭,系统的质量是如此之大,温度变化非常缓慢,或温度警报。

限制控制器是一种特殊类型的警报开关控制器,闭锁继电器,这是手动复位,关闭一个过程是否达到特定的温度。

比例控制

与开/关控制相关的循环效应可以消除使用比例控制。比例控制器,提供的平均功率的加热器减少当温度接近设定值。这减缓了加热器所以它不会超过设定值,但方法选点和维持一个稳定的温度。

这个比例动作可以通过关闭输出,在短时间内。“比例”不同的比例”“时间“关闭”,这样的温度控制。比例行动发生在选点温度在一个“比例带”。

外的乐队,控制器工作原理就像一个开/关单位与输出完全乐队(上图)或完全在乐队(下图)。在乐队中,输出关闭在选点测量差异的比值。

选点(比例乐队定位点)输出:比例是1:1,表明关井时间,准时是相等的。当温度进一步从选点、——和准时温差的比例不同。输出是在长时间温度低于设定值时,,从较长时期的温度太高了。

PID控制

第三种类型的控制器为比例控制提供积分和微分控制,或PID。的PID控制器结合了比例控制和两个额外的调整,使单位能够自动补偿根据系统的变化。

调整,积分和导数,用基于时间的单位,并根据他们的倒数:被称为重置和速率。使用试验和错误,比例、积分和导数分别“调谐”或调整到一个特定的系统。

PID控制器提供最稳定和精确的控制,是理想的系统和一个相对较小的质量对于那些系统迅速反应能量的变化过程。

PID控制器可用于系统负载变化频繁,在控制器自动补偿由于定位点的频繁变动,质量控制,或能源的可用性。被称为自动调谐控制器,ω提出了几种类型的控制器,可以自动调整自己。

标准的尺寸

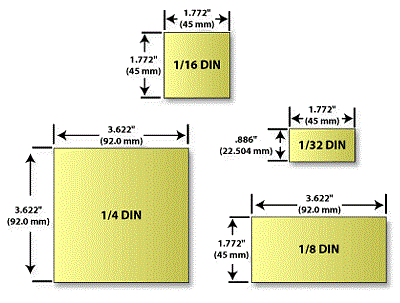

仪表盘是适应了温度控制器,因为他们通常安装在面板。大多数控制器设计标准DIN大小,因为温度控制器需要互换。常见的喧嚣所示的尺寸:

面板图样:标准工业规模

为您的应用程序选择一个控制器

开关控制器

这些都是最基本的一种控制器,功能开关控制行动旨在提供通用PID控制器的功能,但价格适合开关应用。

自动调谐PID控制器

PID控制器提供极其严格控制,但必须调整PID算法。自动调谐控制器能够提供的功能。

多回路的控制器

一般来说,每个控制回路至少包含一个输入和一个输出。ω提供了一个广泛的多回路的控制器能够处理超过一个单一的控制回路。提供的CN1507ω可以处理多达7个控制回路。

安全限制控制器

这个控制器是一个自锁输出一些地方性的控制器。当输出的状态发生变化时,手动复位应该做改变。一般来说,安全限制控制器作为冗余控制器,这样一个过程可以关闭时不受欢迎的限制。

温度开关

这可调温度开关适用于这些应用程序需要温度控制的经济解决方案。温度开关不太复杂,可以设置相比更容易更高级的电子控制。

如何选择一个过程控制器吗?

的控制器代表了整个控制系统的一部分,整个系统时应检查选择合适的控制器。在选择一个控制器时,应考虑以下物品:

• 所需的输出类型(SSR、机电继电器、SSR,模拟输出)
• 类型的输入传感器(RTD,热电偶,RTD)和温度范围内
• 控制算法要求(开/关、PID、比例)
• 类型和数量的输出(冷却、热、限制、报警)
