三维印刷功能光学元件和镜头

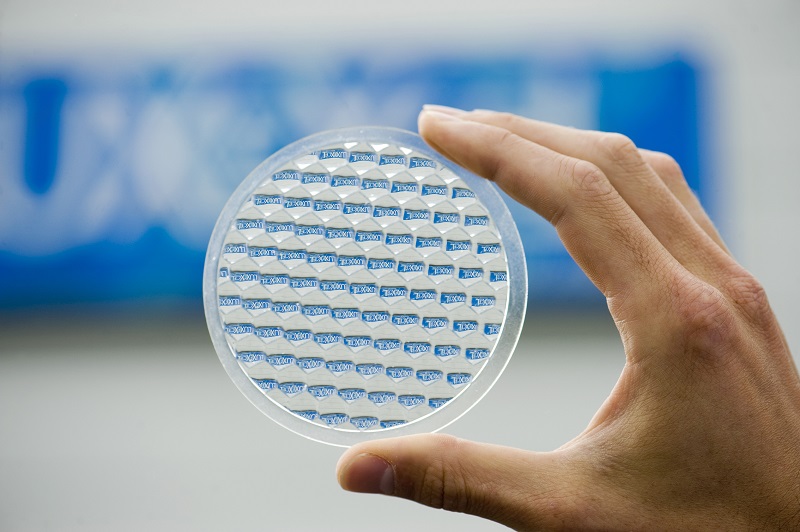

太阳能行业的印刷解决方案 - 微透镜阵列 - 来自以下：Luxexcel

3D印刷在全球迷人的制造商并真正彻底改变了我们的技术需求的未来。几乎可以实现任何组件;可以使用这些小工具打印塑料，金属和甚至清晰的材料。亚博网站下载但是，传统的3D打印机构建其组件的方式直到现在阻碍了它们生产功能光学器件。现在将随着Luxexcel的开发而变化Printoptical^©.技术，允许构建这些复杂的组件。

当前3D打印机的问题

常规3D打印机无法产生有效的光学元件的原因在于3D打印机构建组件的基本方式——在固化层中。当这些层融合在一起时，就形成了它们之间的边界。

功能光学部件的必要要求之一是光必须能够在不中断的情况下通过它行进。现有传统上3D印刷组件的边框散射光。

这并不是说3D打印机不能制造出类似镜头的形状，事实上，它们可以制造出看起来像完美镜头的组件，但它们不会像镜头那样工作。

在21世纪，第三次工业革命开始于3D打印机的崛起。现在Printoptical^©.技术，即使是功能镜头也可以数字化地创建，从而删除许多行业的最后一个瓶颈之一

Richard van de Vrie - LUXeXceL首席执行官

透镜的另一个必要条件是必须有光滑的表面，这是分层系统不能满足的条件。

解决方案

Printoptical^©.利用液体的自然流动来避免层与层之间的边界。当两滴液体相互接触时，它们结合在一起成为一个更大的液滴。正是这一原理激发了LUXeXceL开发3D打印头的灵感，该头能够将水滴放置在非常特定的地方。

利用紫外线可固化透明聚合物，Luxexcel的3D打印机喷气机液滴到位，然后等待它们自然而然地结合，然后在施加UV光以固化镜头之前。这避免了围绕常规尝试通过3D打印创建镜片的常规尝试的问题，并且能够制造完美清晰的产品。

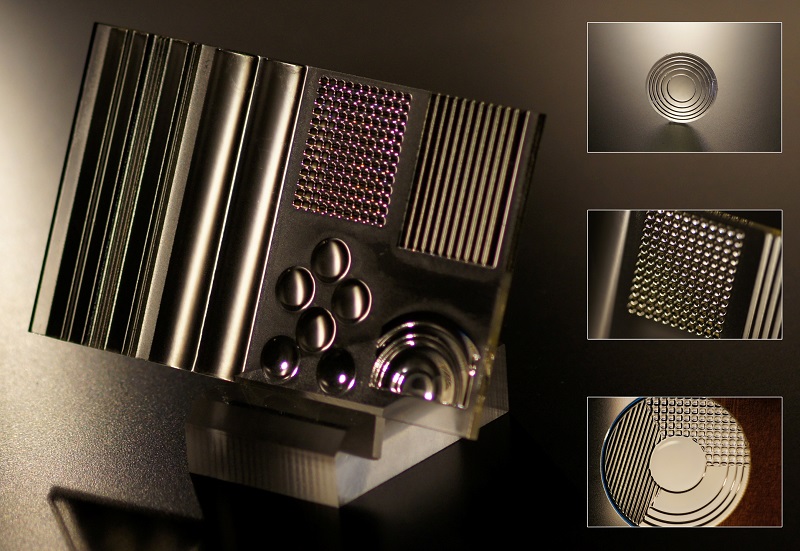

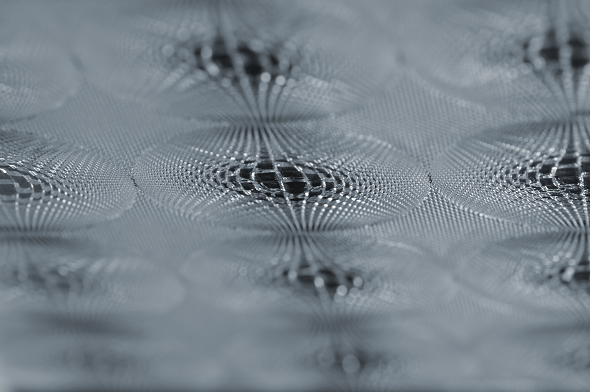

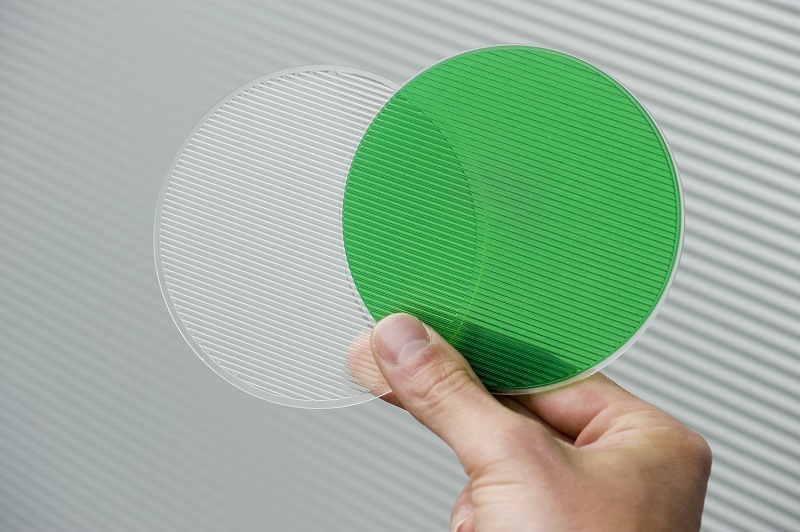

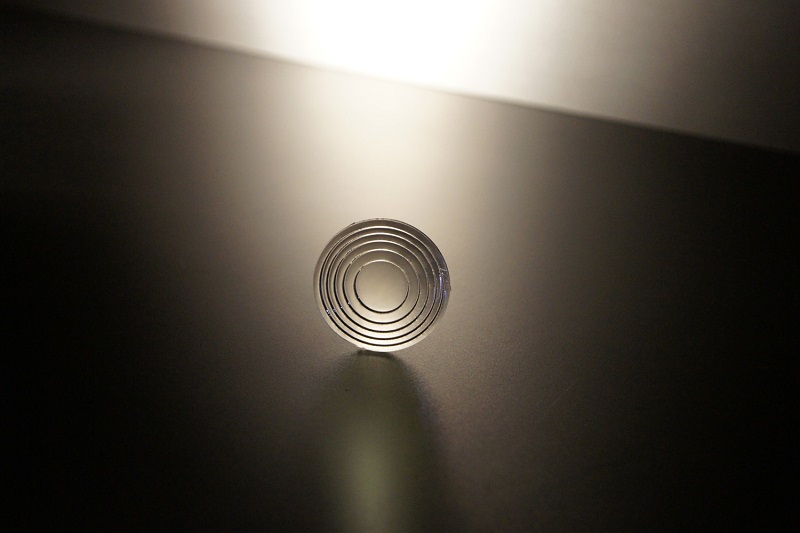

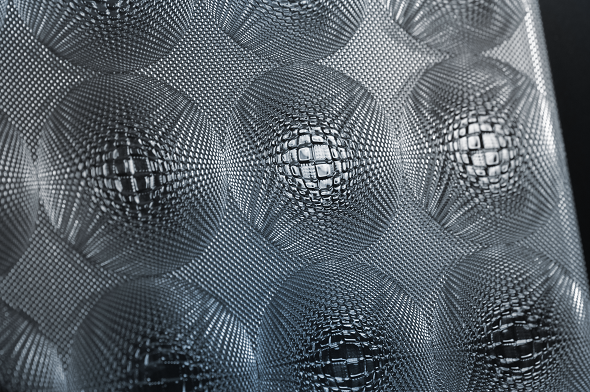

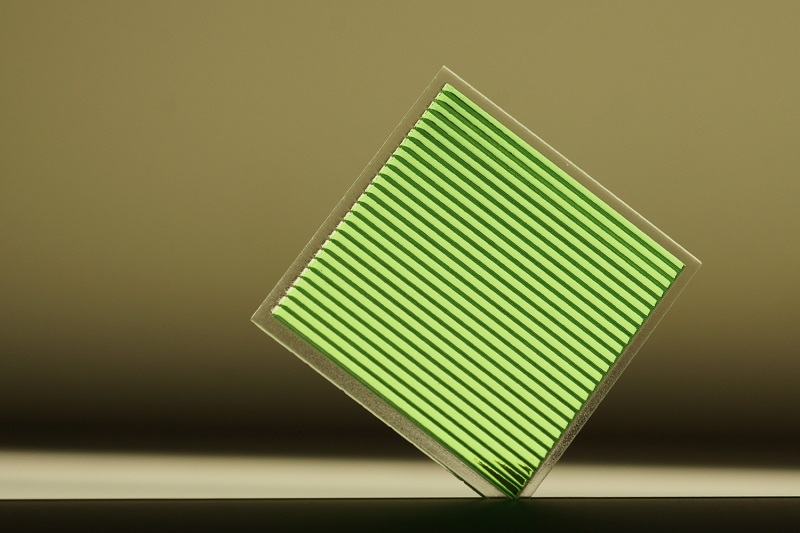

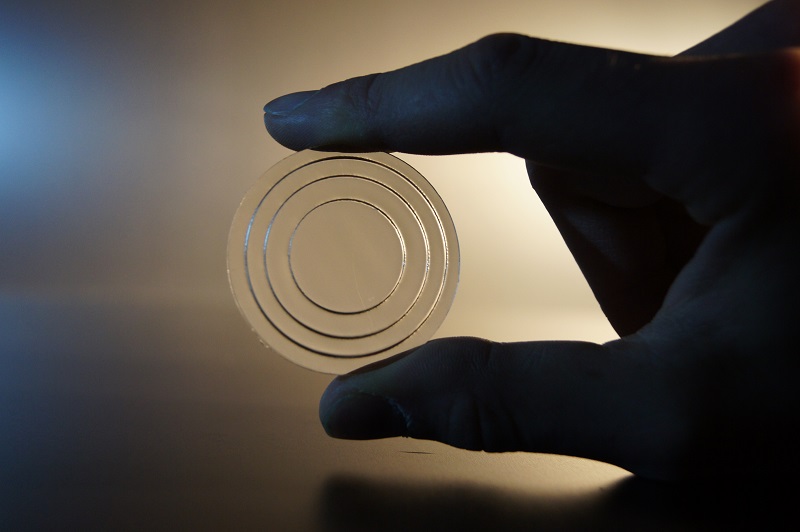

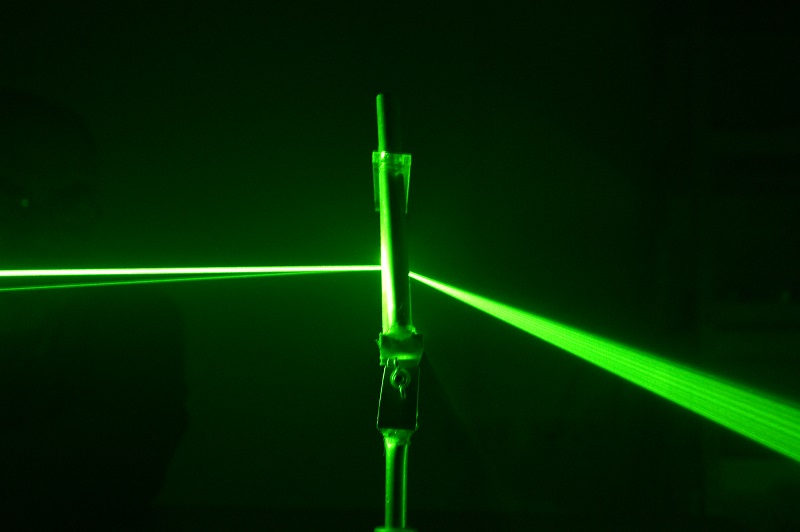

LUXeXceL目前已经使用这种技术制造了各种打印光学器件;菲涅耳透镜、可定制LED阵列、平面光学表面、线性棱镜结构等一系列专业光学产品。

fsign - 定制阵列

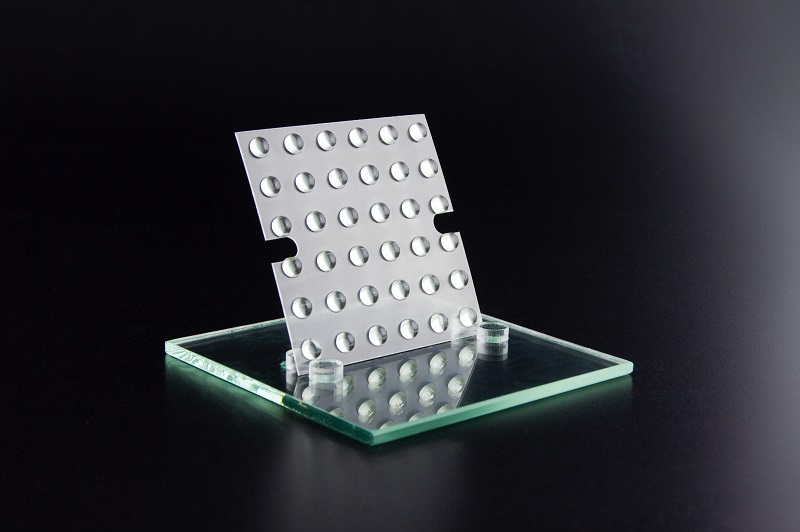

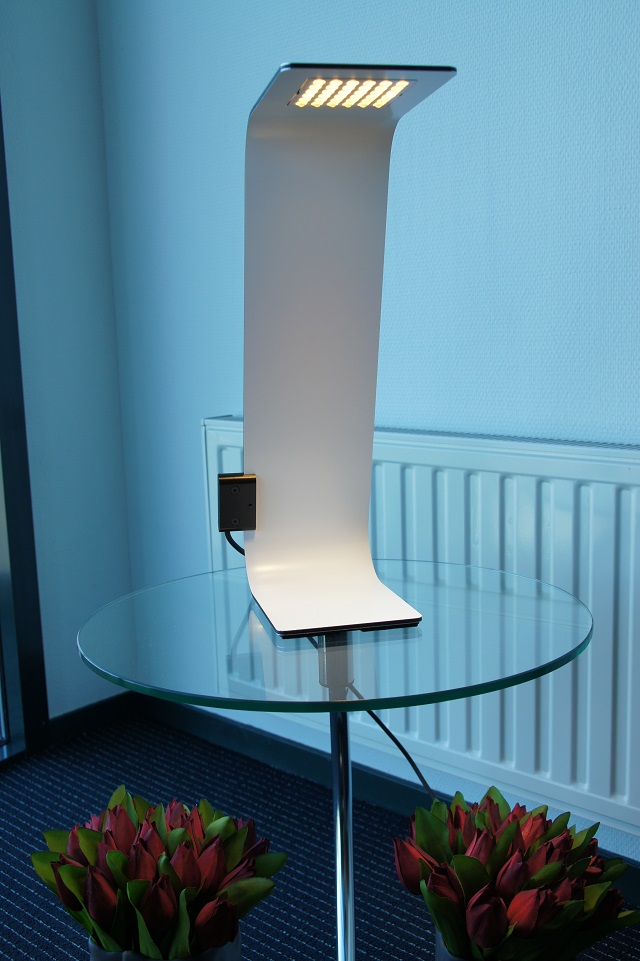

LUXeXceL为德国FSIGN公司生产的3D打印透镜阵列就是一个例子。

他们的任务是FSign的oneled表灯具的重新设计，使其更适合在小型办公室和特定工作区域的照明中使用。这可以通过将直接配光图案从120°的光束角度改变为60°角来实现。由于LED芯片与镜片之间的间距有限，传统的光学制造商将非常困难地生产这些费用。

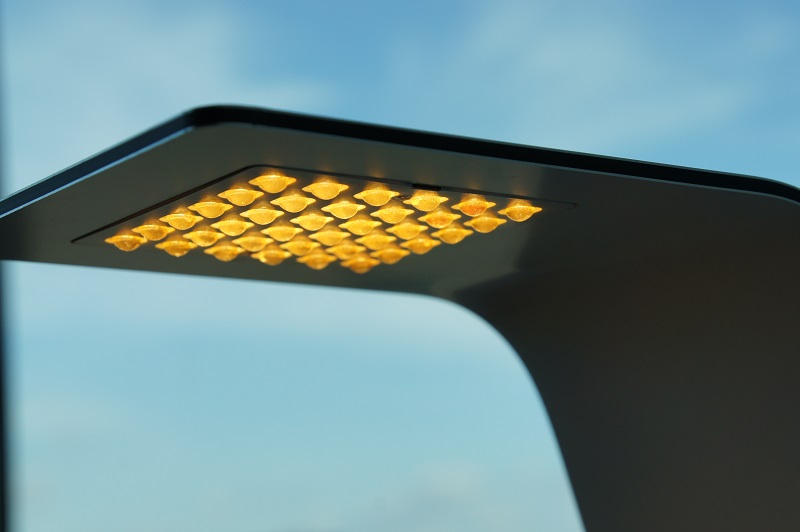

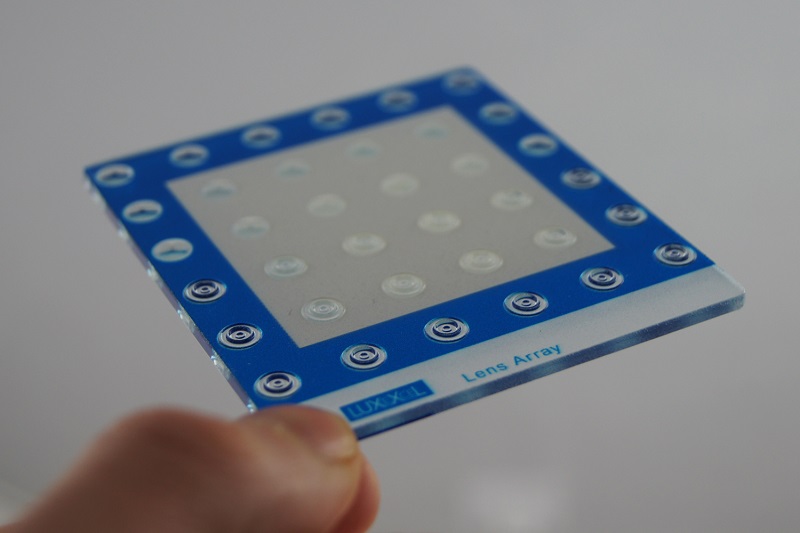

Luxexcel使用厚度为500微米的基板，并在其上印刷6×6凸透镜阵列。这能够支持36个单独的LED灯泡。它只采取了两周的时间来完成FSIGE的命令，这是一个非常快速的转变，以获得这种复杂的任务。

为什么打印光学器件？

显然还有其他方法来制造光学元件。其中一种方法是注射成型，将透明材料按所需产品的形状注射到模具中。这样就会变硬，模具就可以被移除了。高质量的组件可以通过这种方式生产出来。

但是，创建该初始模具既昂贵又耗时。在某些情况下，只需制造模具可能需要数月。如果测试需要原型，则该技术非常不合适。如果需要许多不同的光学产品，费用可以快速加速。

其他替代方案包括金刚石切割和铣削，其中使用大型透明材料块来切断组件。设置此过程中涉及的机器的成本很高，必须重复以创建更多产品。它仅适用于生产只需要一个设置费的单个组件。

视频来源:YouTube - LUXeXceL - 3D打印光学

3D打印功能光学元件被认为是一种可取的、可行的替代方案，可以缓解这些问题。这种方法不需要为每个特定产品设置模具和其他昂贵的设置投资。所有这些都是需要的文件与组件的设计，可以加载到打印机。可以很容易地对这些文件进行更改，如果需要更改，可以根据需要重新打印设计。这些变化也没有额外的费用。

未来一目了然

这项技术的未来显然非常亮，随着更多行业寻求使用数字制造业，将变得越来越受欢迎。可以在3D打印中使用的材料数亚博网站下载量在过去的一天和概念工程师和设计师在过去的梦想中只能梦想，现在正在成为现实。

为什么我们要接受一个圆形的光分布在一个正方形的画，或者一半的光输出的街灯照进你的卧室?我们应该能够有效地管理光的分布，这主要是一个使用正确的光学的问题。现在Printoptical^©.技术，光学元件可根据项目，应用程序甚至单产品进行定制

Richard van de Vrie - LUXeXceL首席执行官

与Luxexcel的专利Printoptical^©.添加剂制造技术，他们设想了每个人都能能够完全定制自己的照明的未来。公共场所可以是完美的照明，家庭可以定制。能量可以节省，光污染降低，日光可以以更有效的方式利用。这项技术的新应用有助于彻底改变每个人的日常生活。
